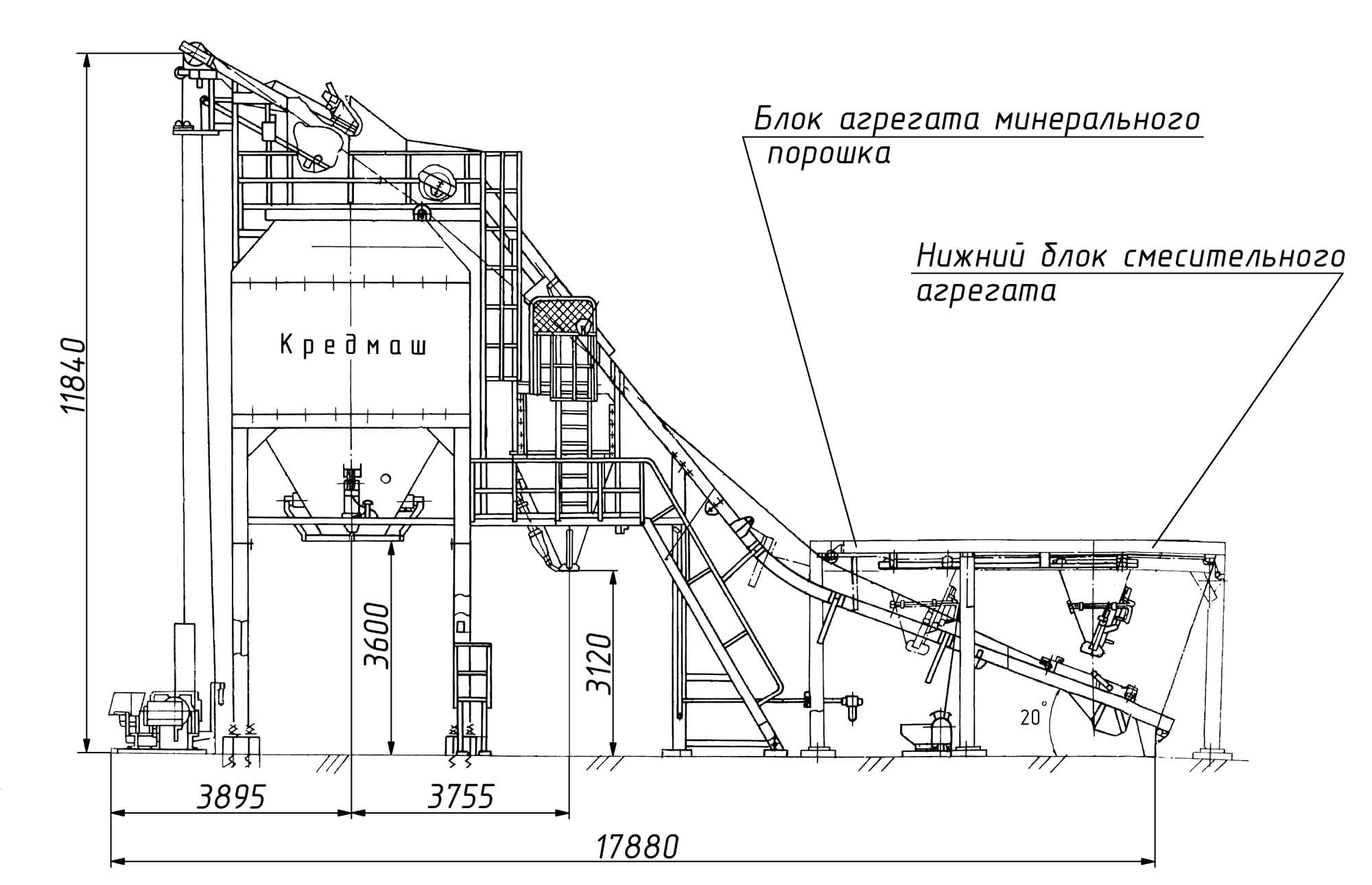

Агрегат готовой смеси ДС-185 52.00.000Ч
Техническая характеристика
Вместимость бункера (при плотности 1,8 т/м 3), м 3 (т) 39 (70)
Скип:
- тип С донной выгрузкой и самоочищающимся затвором
- вместимость, т 1
- скорость перемещения, м/с 1,088
Количество мест разгрузки скипа 2
Размер проезда под бункером смеси, м:
- высота 3,6
- ширина 3,2
В состав агрегата готовой смеси ДС-185 52.00.000Ч также дополнительно входит система управления.
|
ДС-185 52.00.000 Агрегат готовой смеси (в производстве с 01.01.04г.). Лист 1 Листов 2 |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса, 1шт., кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185 52.03.000 |
Лебедка |
1130 |
2800×1475×1125 |
1 |
- |
см. раскрытие |
|
2. |
ДС-185 52.51.000 |
Блок нижний |
3110 |
3998×3128×2200 |
1 |
- |
см. раскрытие |
|
3. |
ДС-185 51.60.000 |
Вставка |
1879 |
4267×3128×2135 |
1 |
- |
|
|
4. |
ДС-185 52.71.000 |
Блок верхний |
2720 |
5245×3128×4165 |
1 |
- |
см. раскрытие |
|
5. |
ДС-185 52.15.000 |
Бункер |
570 |
1603×1857×1943 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 52.05.000 |
Бункер |
570 |
1603×1857×1943 |
1 |
- |
см. раскрытие |
|
6. |
ДС-185 52.02.000 |
Блок эстакад |
1990 |
*8260×1986×3300 |
1 |
- |
см. раскрытие |
|
7. |
ДС-168 82.07.000-01 |
Установка привода подъема эстакады |
158 |
2332×872×668 |
1 |
- |
см. раскрытие |
|
8. |
ДС-185 52.01.000 |
Скип |
465 |
1886×1644×1000 |
1 |
- |
см. раскрытие |
|
9. |
ДС-185 52.14.000 |
Лоток |
360 |
1690×1254×1143 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 52.04.000 |
Лоток |
360 |
1690×1254×1143 |
1 |
- |
см. раскрытие |
|
10. |
ДС-185 52.09.000 |
Пневмосистема |
25 |
|
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-168 55.02.360 |
Пневмораспределитель |
1,2 |
166×129×125 |
1 |
- |
с 01.01.06г. |
|
|
ДС-185/421153152 |
Фильтр |
|
|
1 |
- |
|
|
|
ДС-185/373211115 |
Клапан Ду15 |
|
|
2 |
- |
|
|
|
ДС-185/374231032 |
Клапан обратный |
|
|
1 |
- |
|
|
|
ДС-185/421213514 |
Манометр |
|
|
|
|
|
|
|
ДС-185/255711019 |
Трубопровод TRN 10/8 |
|
|
5,2м |
- |
|
|
11. |
ДС-168 82.00.160 |
Опора |
142 |
3272×400×340 |
2 |
- |
|
|
12. |
ДС-168 82.00.170 |
Опора |
142 |
3272×400×340 |
1 |
- |
|
|
13. |
ДС-185 52.00.160 |
Опора |
151 |
3272×510×340 |
1 |
- |
|
|
14. |
ДС-185 51.70.600 |
Ролик отклоняющий |
|
|
1 |
- |
|
|
15. |
ДС-185/342831525 |
Выключатель |
|
|
1 |
- |
|
