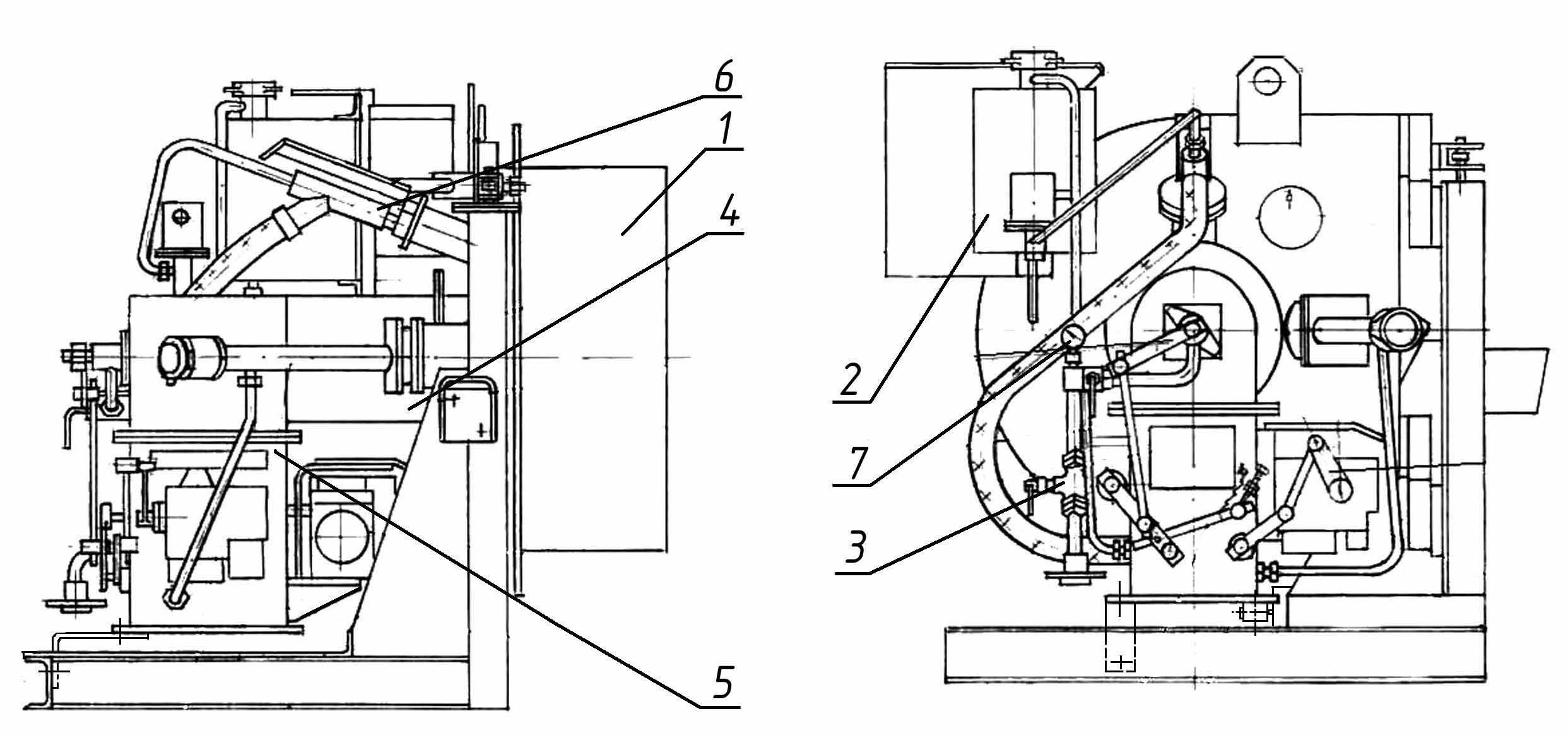

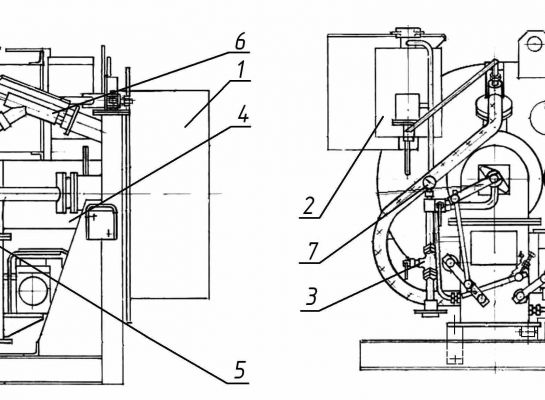

ДС-185 23.06.000 Агрегат топочный |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185 23.06.010 |
Опора |
415,5 |
1222×1157×1167 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 23.06.190 |
Топка |
228,6 |
366×Ø820 |
1 |
- |
см. раскрытие |
|
|
ДС-158 21.06.320 |
Топка |
442,2 |
743×1070×940 |
- |
1 |
|
|
2. |
ДС-185 23.06.510 |
Бак |
10,5 |
410×219×385 |
1 |
- |
|
|
|
ДС-158 21.06.260 |
Бачок |
5,91 |
515×Ø220 |
- |
1 |
|
|
3. |
ДС-185 23.06.650 |
Кран |
0,65 |
80×110 |
1 |
- |
|
|
4.* |
ДС-185 23.06.710 |
Горелка |
40 |
741×406×330 |
|
- |
см. раскрытие |
|
5.* |
ДС-18561 20.07.750 |
Узел регулирования |
44 |
590×560×379 |
1 |
- |
см. раскрытие |
|
** |
ДС-158 21.06.010 |
Горелка |
70 |
783×630×822 |
- |
1 |
|
|
6. |
ДС-168 45.02.150 |
Запальник |
5,2 |
420×185×187 |
1 |
- |
см. раскрытие |
|
|
ДС-158 21.06.410 |
Запальник |
4,8 |
359× Ø 110×178 |
- |
1 |
с 1.10.93г. |
|
7. |
ДС-185/421213514 |
Манометр МТП-1М-1МПа-2,5 |
|
|
1 |
1 |
|
1 *
