Блок эстакад ДС-185 52.02.000
|

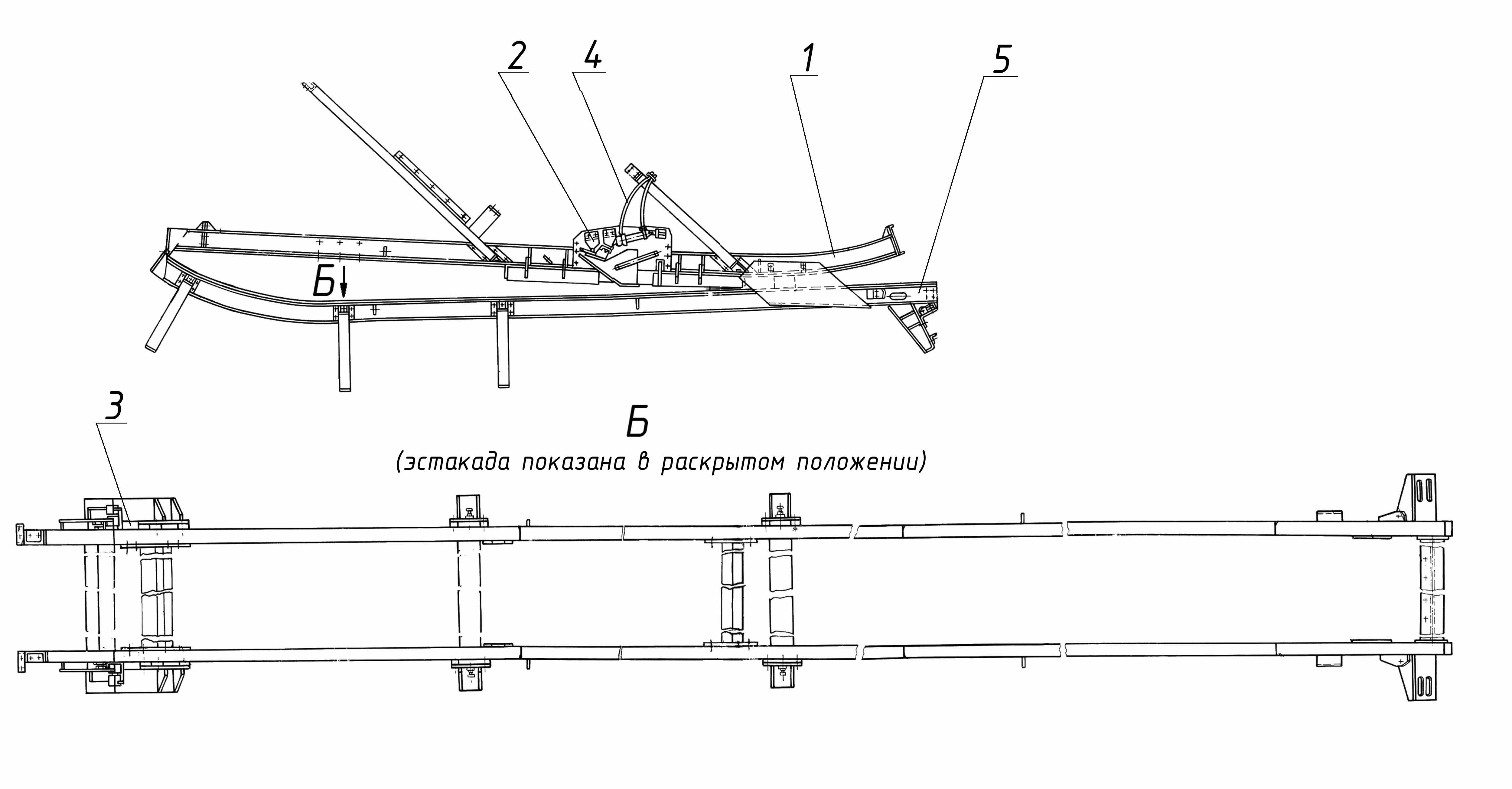

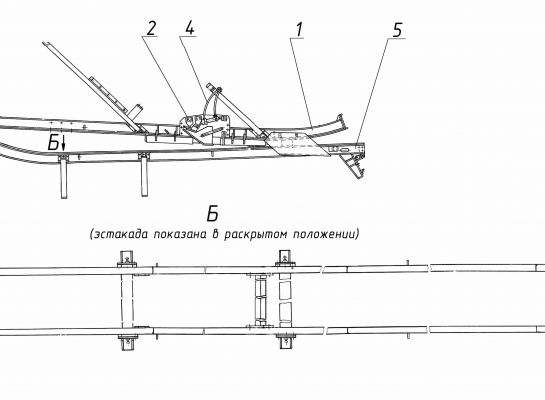

ДС-185 52.02.000 Блок эстакад. |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса, 1шт., кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185 52.02.100 |
Эстакада |
1155 |
7318×1853×1908 |
1 |
- |
|
|
2. |
ДС-168 82.02.270 |
Упор поворотный (с 01.06.07г.) |
62 |
|
1 |
- |
входит в поз.1 |
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-168 55.01.510 |
Установка пневмоцилиндра |
|
|
1 |
- |
(с 01.06.07г.) |
|
3. |
ДС-168 82.02.390 |
Упор поворотный (с 01.06.07г.) |
62 |
|
1 |
- |
входит в поз.1 |
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-168 55.01.510 |
Установка пневмоцилиндра |
|
|
1 |
- |
(с 01.06.07г.) |
|
4. |
ДС-185/255711019 |
Трубопровод TRN |
|
|
3,6м* |
- |
|
|
5. |
ДС-168 82.02.500 |
Эстакада |
872 |
8640×1986×1290 |
1 |
- |
|
* Указана общая длина трубопровода TRN для всего блока эстакад. Необходимую длину для своих нужд определяет заказчик.
