Элеватор ДС-185 41.00.000

Добавить в заявку

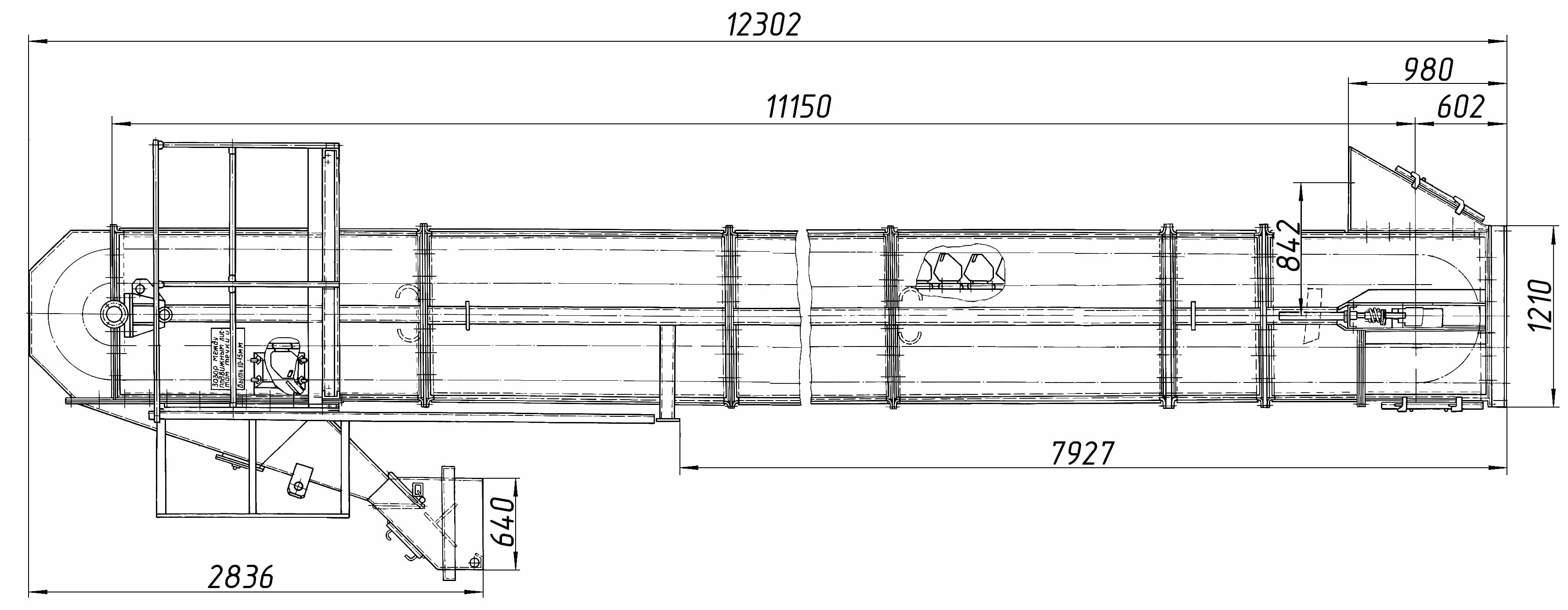

Элеватор ДС-185 41.00.000

Техническая характеристика

- тип                                                                                              Цепной, вертикальный с

                                                                                                      сомкнутыми ковшами, гра-

                                                                                                        витационной выгрузки

- производительность, т/ч                                                                              55

- высота подъема материала, м                                                                  11,15

- вместимость ковша, л                                                                                  3,7

- шаг ковшей, м                                                                                                0,2

- скорость движения цепи, м/с                                                                      0,7



ДС-185 41.00.000  Элеватор

Поз.

Обозначение

Наименование

Масса,

1шт., кг

Габариты, мм (длина, ширина, высота)

Кол-во на изделие

 Примечание

ДС-185

ДС-158

1.

ДС117-2К 41.00.090

Крышка головки

31

1140×546×550

1

1



2.

ДС117-2К 41.07.010

Вал грузовой

95

963×Ø445,4

1

1

см. раскрытие

3.

ДС-185 41.00.100

Кожух

247,9

1611×1184×2025

1

-



4.

ДС-185 41.00.070

Кожух

191,8

1195×812×2022

1

-



5.

ДС-185 41.00.080-01

Кожух

181,2

1184×555×2022

1

-



6.

ДС-185 41.03.000

Орган рабочий

720

23600×270×224

1

-

см. раскрытие



ДС117-2К  41.03.000

Орган рабочий

680

22200×270×224

-

1



7.

ДС-185 41.00.090

Кожух

188,8

1184×555×2022

1

-



8.

ДС-185 41.00.060

Кожух

187,5

1184×596×2022

1

-



9.

ДС-185 41.02.000

Башмак

406

1681×1194×1640

1

-

см. раскрытие



ДС117-2К 41.02.000

Башмак

400

1681×1194×1570

-

1



10.

ДС-158 41.00.110

Установка двигателя

46

403×263

1

1







входит:













ДС-158 41.00.111

Шкив

3,75

60×Ø188,4

1

1





ДС117-2К 41.07.150

Двигатель

42

395×280

1

1





(ДС-185/332215026)

(Двигатель)











11.

ДС-185/256311251

Ремень





2

2



12.

ДС117-2К 41.07.130

Установка редуктора

110

589×335×345

1

1







входит:













ДС-185/417113489

Редуктор





1

1





ДС117-2К 41.07.151

Шкив

8,8

60× Ø208,4

1

1





ДС-61А 02.01.072

Полумуфта

5,3

115× Ø188,1

1

1

Z=12; t=44,45; Øпос.=55

13.

ДС-185 41.00.150

Цепь (Пр-44,45-17240)

4,7

L=533

1

1

t=44,45

14.

ДС-158 41.00.010

Течка

205,7

1050×2582

1

1
