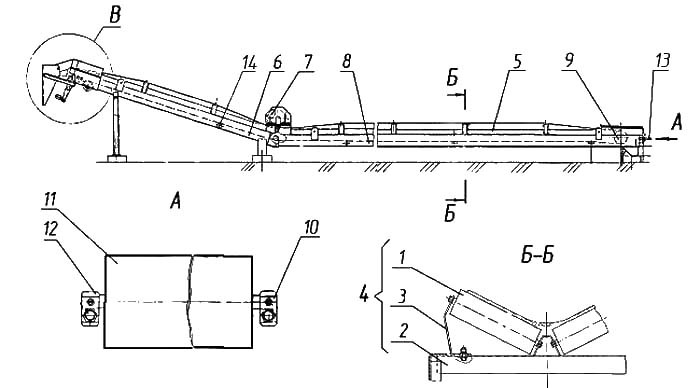

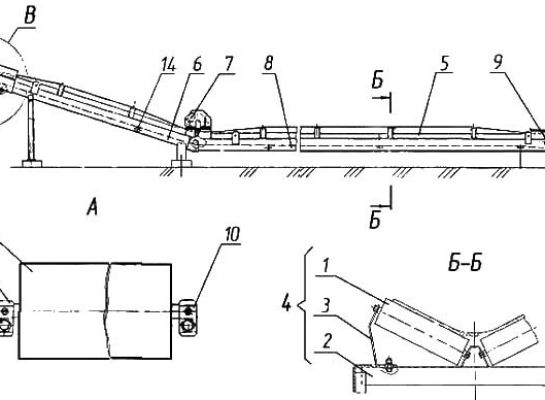

Конвейер горизонтальный ДС-158 10.09.000Ч
|
Техническая характеристика
-тип……………………………………………………………………Ленточный, желобчатый -ширина ленты, м …………………………………………………………………0,5 -производительность при насыпной массе 1,4 т/м3,т/ч …………………112 -мощность двигателя привода конвейера, кВт ………………………………3 |
|
ДС-158 10.09.000 Конвейер Лист 1 Листов 2 |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-158 00.07.550 |
Ролик несущий |
3,7 |
295×Ø76 |
20 |
20 |
общее кол-во на конвейер |
|
2. |
ДС-158 00.07.040 |
Опора |
2,3 |
630×70×105 |
1 |
1 |
|
|
3. |
ДС-158 00.07.003 |
Стойка |
0,32 |
79×50×167 |
2 |
2 |
|
|
4. |
ДС-158 60.08.080Ч |
Роликоопора |
12,7 |
630×240 |
10 |
10 |
в роликоопору входит два ролика несущих поз.1 |
|
5. |
ДС-158 10.09.010 |
Секция |
215 |
7230×710×500 |
1 |
1 |
|
|
6. |
ДС-158 10.09.070 |
Секция |
170 |
7380×780 |
1 |
1 |
|
|
7. |
ДС117-2К 10.04.130 |
Барабан (беличьё колесо) |
42,5 |
796×Ø390 |
1 |
1 |
|
|
8. |
ДС-158 00.07.001 |
Лента конвейерная |
133 |
L по кольцу=29950×500 |
1 |
1 |
|
|
9. |
ДС-158 00.07.060 |
Барабан натяжной |
39,4 |
662×219 |
1 |
1 |
входит в секцию поз.5 |
|
10. |
ДС-158 00.07.070 |
Прижим |
0,12 |
40×40 |
2 |
2 |
входит в поз.9 |
|
11. |
ДС-158 00.07.080 |
Барабан натяжной |
37 |
660×Ø217 |
1 |
1 |
входит в поз.9 |
|
12. |
ДС-158 00.07.067 |
Сухарь |
1 |
42×60 |
2 |
2 |
входит в поз.9 |
|
13. |
ДС-158 00.07.120 |
Винт |
1,63 |
660×М20 |
2 |
2 |
входит в поз.5 |
|
14. |
ДС-158 00.07.580 |
Ролик поддерживающий |
7,1 |
590×Ø76 |
7 |
7 |
|
| 15. | ДС-158 10.09.160 | Плита | 24,9 | 740×10×400 | 1 Комплект привода конвейера | 1 Комплект привода конвейера | входит в поз.6 |
|
16. |
ДС-158 10.09.130 |
Мотор-редуктор |
68,2 |
655×216×200 |
1 |
1 |
входит в поз.6 |
|
|
|
входит: |
|
|
|
|
входит в поз.6 |
|
|
ДС-158 10.09.140 |
Звёздочка |
9,8 |
72×Ø247 |
1 |
1 |
|
|
|
ДС-185/417462057 |
Мотор-редуктор MTС |
|
|
1 |
1 |
|
|
17. |
ДС-158 10.09.170 |
Кронштейн |
7,3 |
400×125×330 |
1 |
1 |
входит в поз.6 |
|
18. |
ДС-158 10.09.120 |
Кронштейн |
6,8 |
400×110×330 |
1 |
1 |
входит в поз.6 |
|
19. |
ДС-158 00.07.158 |
Ребро |
1,4 |
445×6×75 |
1 |
1 |
входит в поз.6 |
|
20. |
ДС-158 00.07.620 |
Кожух |
8,25 |
800×180×340 |
1 |
1 |
входит в поз.6 |
|
21. |
ДС-158 00.07.630 |
Барабан приводной |
62 |
960×Ø273 |
1 |
1 |
входит в поз.6 см. раскрытие |
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 00.07.631 |
Звездочка |
3,5 |
74×Ø165 |
1 |
1 |
|
|
22.
|
ДС-158 10.09.150 код 142 008026 |
Цепь Цепь Пр-25,4-6000 (66зв.) |
5,1
|
L=1574,8
|
1
|
1
|
входит в поз.6
|
|
23. |
ДС-158 00.07.680 |
Кожух |
7,2 |
416×400×360 |
1 |
1 |
входит в поз.6 |
