Конвейер наклонный ДС-158 00.07.000Ч
|
Техническая характеристика Тип……………………………………………………………………………………Ленточный, желобчатый Расстояние между осями барабанов, м …………………………………………………………………14 Ширина ленты, м ……………………………………………………………………………………………0,5 Угол наклона, град ……………………………………………………………………………………………17 Мощность двигателя привода, кВт ………………………………………………………………………4 Производительность при насыпной массе 1,4 т/м3,т/ ч……………………………………………112 |
|

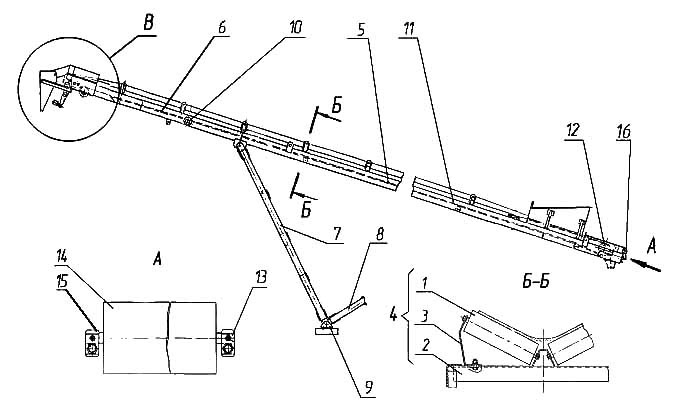

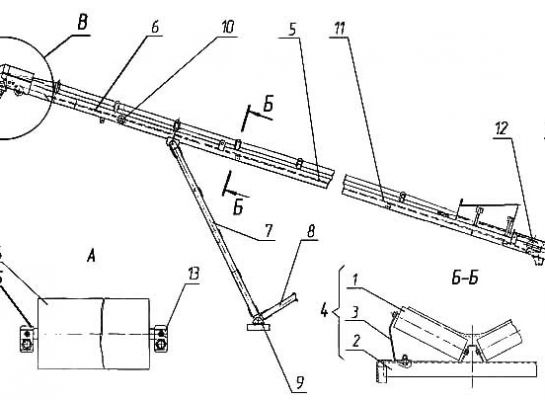

ДС-158 00.07.000 Конвейер наклонный
|
||||||||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
||||||
|
ДС-185 |
ДС-158 |
|||||||||||
|
1. |
ДС-158 00.07.550 |
Ролик несущий |
3,7 |
295×Ø76 |
20 |
20 |
общее кол-во на конвейер |
|||||
|
2. |
ДС-158 00.07.040 |
Опора |
2,3 |
630×70×105 |
1 |
1 |
|
|||||
|
3. |
ДС-158 00.07.003 |
Стойка |
0,32 |
79×50×167 |
2 |
2 |
|
|||||
|
4. |
ДС-158 60.08.080Ч |
Роликоопора |
12,7 |
630×240 |
10 |
10 |
в роликоопору входит два ролика несущих ,поз.1 |
|||||
|
5. |
ДС-158 00.07.010 |
Секция |
230 |
7230×818×498 |
1 |
1 |
|
|||||
|
6. |
ДС-158 00.07.160 |
Секция |
170 |
7518×688×500 |
1 |
1 |
|
|||||
|
7. |
ДС-158 00.07.440 |
Опора |
62 |
3550×1520 |
1 |
1 |
|
|||||
|
8. |
ДС-158 00.07.460 |
Опора |
62 |
3470×1520 |
1 |
1 |
|
|||||
|
9. |
ДС-158 00.07.490 |
Подпятник |
2,64 |
200×200×121 |
2 |
2 |
|
|||||
|
10. |
ДС-158 00.07.580 |
Ролик поддерживающий |
7,1 |
590×Ø76 |
6 |
6 |
|
|||||
|
11. |
ДС-158 00.07.001 |
Лента |
133 |
Lпо кольцу=29950×500 |
1 |
1 |
|
|||||
|
12. |
ДС-158 00.07.060 |
Барабан натяжной |
39,4 |
662×219 |
1 |
1 |
входит в поз.5 |
|||||
|
13. |
ДС-158 00.07.070 |
Прижим |
0,12 |
40×40 |
2 |
2 |
входит в поз.12 |
|||||
|
14. |
ДС-158 00.07.080 |
Барабан натяжной |
37 |
660×Ø217 |
1 |
1 |
входит в поз.12 |
|||||
|
15. |
ДС-158 00.07.067 |
Сухарь |
1 |
42×60 |
2 |
2 |
входит в поз.12 |
|||||
|
16. |
ДС-158 00.07.120 |
Винт |
1,63 |
660×М20 |
2 |
2 |
входит в поз.5 |
|||||
|
17. |
ДС-158 00.07.220 |
Плита |
23,2 |
730×400×10 |
1 |
1 |
входит в поз.6 |
|
||||
|
18. |
ДС-158 00.07.520 |
Мотор-редуктор |
70,2 |
760×240×332 |
1 |
1 |
входит в поз.6 |
|
||||
|
|
|
входит: |
|
|
|
|
|
|
||||
|
|
ДС-158 00.07.530 |
Звёздочка |
10,2 |
82×Ø247 |
1 |
1 |
|
|
||||
|
|
ДС-185/417462201 |
Мотор-редуктор MTC |
|
|
1 |
1 |
|
|
||||
|
19. |
ДС-158 00.07.180 |
Кронштейн |
7,3 |
400×140×330 |
1 |
1 |
входит в поз.6 |
|
||||
|
20. |
ДС-158 00.07.200 |
Кронштейн |
6,83 |
400×105×330 |
1 |
1 |
входит в поз.6 |
|
||||
|
21. |
ДС-158 00.07.158 |
Ребро |
1,4 |
445×6×75 |
1 |
1 |
входит в поз.6 |
|
||||
|
22. |
ДС-158 00.07.620 |
Кожух |
8,25 |
800×180×340 |
1 |
1 |
входит в поз.6 |
|
||||
|
23.
|
ДС-158 00.07.630
|
Барабан приводной
|
62
|
960×Ø273
|
1
|
1
|
входит в поз.6 см. раскрытие |
|
||||
|
|
|
входит: |
|
|
|
|
|
|
||||
|
|
ДС-185 00.07.631 |
Звездочка |
3,5 |
74×Ø165 |
1 |
1 |
|
|
||||
|
24.
|
ДС-158 00.07.660 код 148008026 |
Цепь Пр-25,4-6000 (66зв.) |
10,6
|
L=1675
|
1
|
1
|
входит в поз.6
|
|
||||
|
25. |
ДС-158 00.07.680 |
Кожух |
7,2 |
416×400×360 |
1 |
1 |
входит в поз.6 |
|
||||
|
26. |
ДС-158 00.07.420 |
Очиститель |
|
|
1 |
1 |
входит в поз.6 |
|
||||
