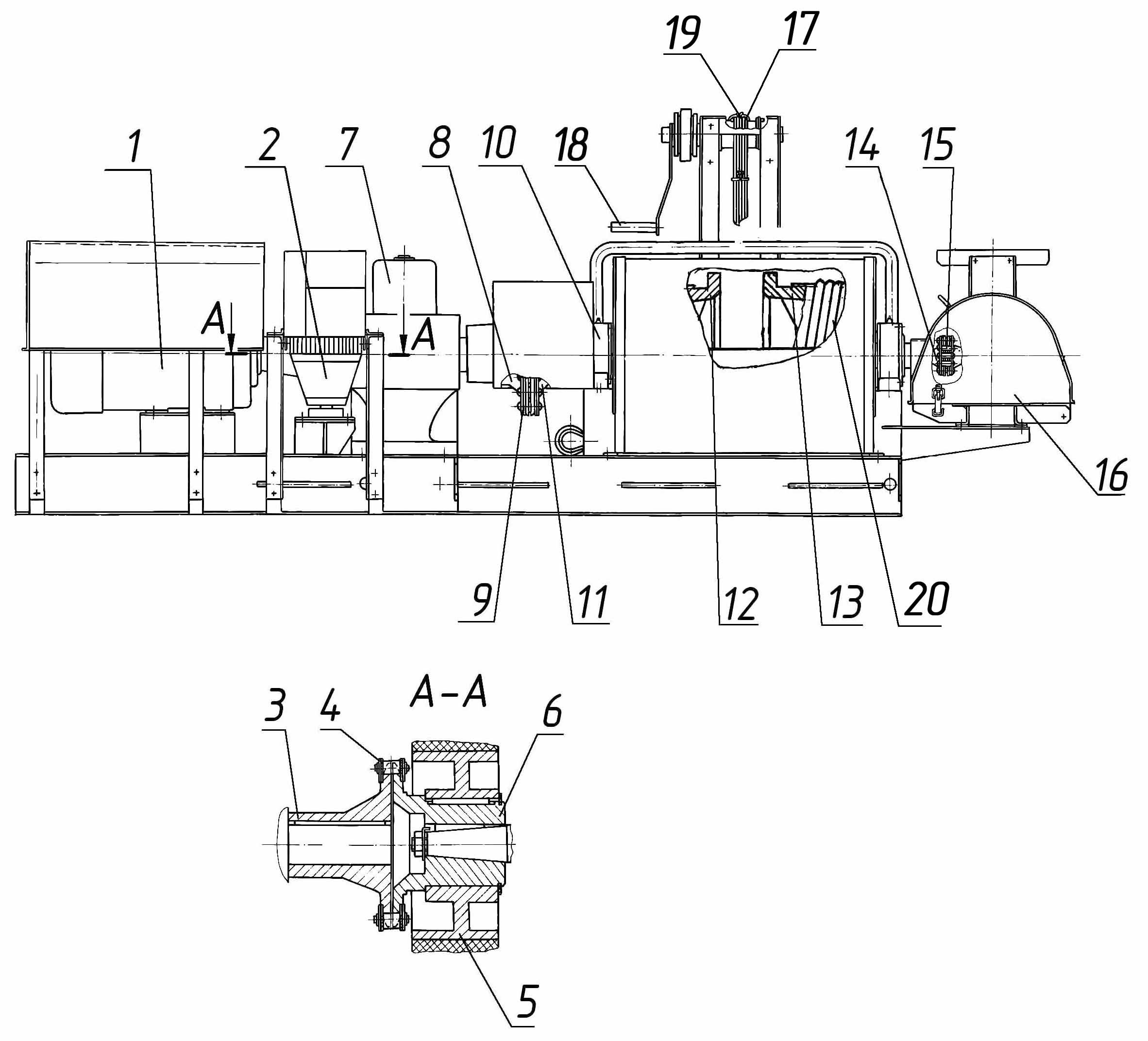

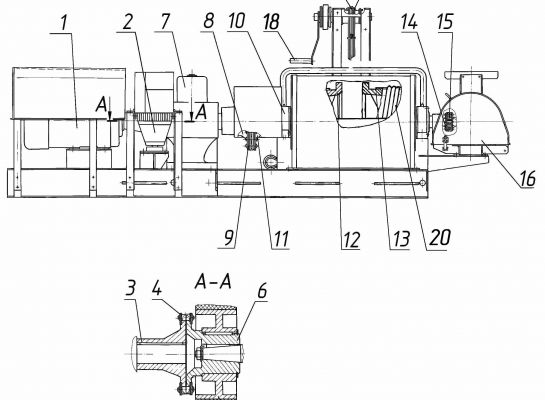

Лебедка ДС-185 52.03.000
|
ДС-185 52.03.000 Лебедка. |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса, 1шт., кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185/332550001 |
Двигатель |
|
|
1 |
- |
N=15 кВт |
|
2. |
ДС-185/317170002 |
Тормоз |
|
|
1 |
- |
|
|
3. |
ДС-185 52.03.001 |
Полумуфта (на двигателе) |
7,8 |
110×Ø173,9 |
1 |
- |
|
|
4. |
ДС-158 50.05.080 |
Цепь (t=25,4) |
1,3 |
L=508 |
1 |
- |
|
|
5. |
ДС-185 51.03.004 |
Шкив |
8,4 |
92×Ø200 |
1 |
- |
|
|
6. |
ДС-185 51.03.003 |
Полумуфта (на редукторе) |
5,4 |
120×Ø173,9 |
1 |
- |
|
|
7. |
ДС-185/417113496 |
Редуктор |
|
|
1 |
- |
|
|
8. |
ДС-61А 03.01.782 |
Полумуфта (на редукторе) |
22,5 |
165×Ø331,4 |
1 |
- |
|
|
9. |
ДС-185 51.03.070 |
Цепь (t=44,45) |
7,3 |
L=977,9 |
1 |
- |
|
|
10. |
ДС-185 51.03.010 |
Барабан |
240 |
1093×Ø500 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 51.03.018 |
Вал |
24,2 |
1045×Ø70 |
1 |
- |
|
|
11. |
ДС-185 51.03.005 |
Полумуфта (на барабане) |
16,5 |
120×Ø334,7 |
1 |
- |
входит в поз. 10 |
|
12. |
ДС-158 50.06.101 |
Барабан (с правой нарезкой) |
95 |
275×Ø500 |
1 |
- |
входит в поз. 10 |
|
13. |
ДС-185 51.03.017 |
Барабан (с левой нарезкой) |
95 |
275×Ø500 |
1 |
- |
входит в поз. 10 |
|
14. |
ДС117-2Е 04.09.047 |
Полумуфта (на барабане) |
1,3 |
80×Ø108,3 |
1 |
- |
входит в поз. 10 |
|
15. |
ДС-158 50.06.140 |
Цепь (t=25,4) |
0,8 |
L=305 |
1 |
1 |
|
|
16. |
ДС-185 52.03.080 |
Командоаппарат |
50 |
810×440×475 |
1 |
- |
|
|
17. |
ДС-185 52.03.300 |
Устройство контроля положения канатов |
25 |
268×672×267 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185/342831526 |
Выключатель |
|
|
2 |
- |
|
|
18. |
ДС-185 40.01.300 |
Лебедка ручная |
15 |
L=450 |
1 |
- |
|
|
19. |
ДС-168 82.03.020 |
Канат |
1,9 |
l=13м |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185/135122065 |
Канат |
|
|
1 |
- |
|
|
20. |
ДС-185/135127116 |
Канат |
|
l=34,5м |
2 |
|
|
