Тензодатчики силы S-образные типа БП-05 — РОСТЕСТ

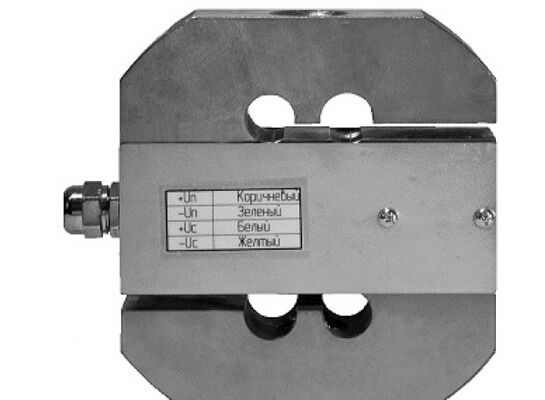

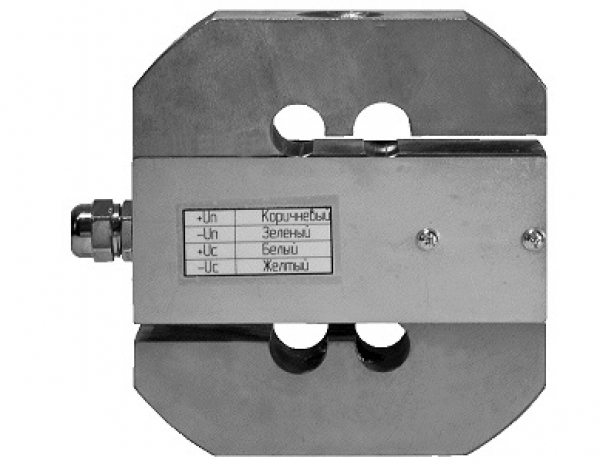

Тензорезисторный датчик БП-05 имеет S-образную форму, чувствительный кольцеобразный элемент изгиба (патент РФ на изобретение № 2308010) и отличается высокой чувствительностью и линейностью измерений.

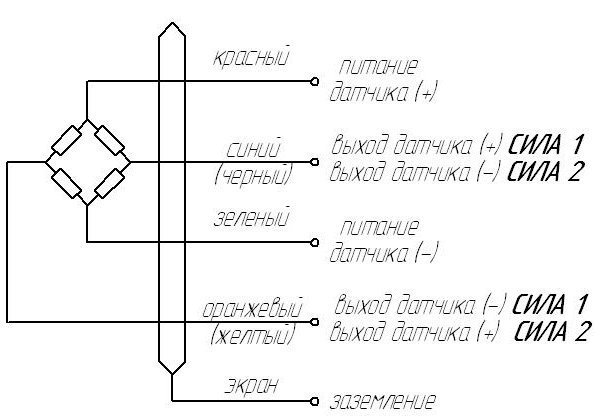

Принцип действия датчиков основан на измерении электрического сопротивления тензорезисторов, закрепленных на чувствительных участках упругого элемента датчика и соединенных по схеме полного моста, при их деформации в результате воздействия на датчик измеряемой силы.
Высокая точность и стабильность номинальной чувствительности (РКП =2500±0,005мВ/В) датчика позволяют в многодатчиковых измерительных системах (например, в бункерных весах) выполнять их электрические соединения без дополнительных, выравнивающих РКП, устройств.
Области применения:
Тензодатчики легко встраиваются в тяги бункерных весов и дозаторов и в опоры баков и различных ёмкостей.
Тензодатчики типа БП-05 могут применяться в различных областях промышленности и сельского хозяйства в составе весов, весовых дозаторов, весовых фасовщиков сыпучих и жидких материалов, измерителей натяжения тросов, а также других измерителей силовых нагрузок.
Предприятием изготавливаются тензодатчики силы типа БП-05 со следующими пределами измерений и размерами:
| Обозначение | НПИ (кг) |
Масса (кг) |
Габариты (мм) | Резьба |
| БП-05-50 | 50 | 0.35 | 74х74х10 | М6 |
| БП-05-100 | 100 | 0.86 | 82х82х20 | M12 |
| БП-05-200 | 200 | 0.88 | 82х82х20 | M12 |
| БП-05-500 | 500 | 0.91 | 84х76х20 | М12 |
| БП-05-800 | 800 | 1.10 | 90х90х19 | М16 |
| БП-05-1000 | 1000 | 1.35 | 90х90х24 | М16(М12) |
| БП-05-2000 | 2000 | 2.39 | 108х108х32 | М16(М20х1,5) |
| БП-05-3000 | 3000 | 2.80 | 144х126х36 | М24 |
| БП-05-5000 | 5000 | 5.60 | 144х126х50 | М24 |
Тензодатчики типа БП-05 входят в Государственный реестр средств измерений под № 45160-10.
Свидетельство об утверждении типа средств измерений RU.C.28.004.A № 40794
Более подробную информацию Вы можете получить, позвонив нам по телефону: 8(846) 205-00-32, 205-00-31 или написав, нам письмо на почту: info@tenzo-smr.ru.
| Наименование | Ед. изм. | Значение |
| Категория точности по ГОСТ 28836 | 0,03 | |
| Рабочий коэффициент передачи (РКП) | (mВ/В) | 2,500±0,005 |
| Начальный коэффициент передачи (НКП) | (mВ/В) | ≤0,004РКП |
| Допустимая нагрузка | (от НПИ, %) | 125 |
| Разрушающая нагрузка | (от НПИ, %) | 300 |
| Входное сопротивление | (Ом) | 440±50 |
| Выходное сопротивление | (Ом) | 350±1 |
| Сопротивление изоляции | (Мом) | >1000 |
| Рабочий диапазон температур | (С) | -30…+50 |
| Напряжение питания (рекомендуемоемаксимальное) | (В) | 510 |
| Потребляемая мощность | (ВА) | <0,3 |
| Степень защиты оболочки по ГОСТ 14254 (МЭК529-89) | IP65 | |
| Длина кабеля | (м) | 2,5 |
| Средний срок службы датчиков (лет) | ≥ 10 |
Для крепления s-образных тензодатчиков типа бп-05 используются узлы встройки.
С помощью узлов встройки тензодатчики закрепляются в платформенных и бункерных весах и в различных силоизмерительных устройствах.
Заказываются отдельно.
Может быть несколько вариантов крепления.
1. Опора типа (Пятапалец)
2. Подвеска шарнирная типа (с подшипником ШС)

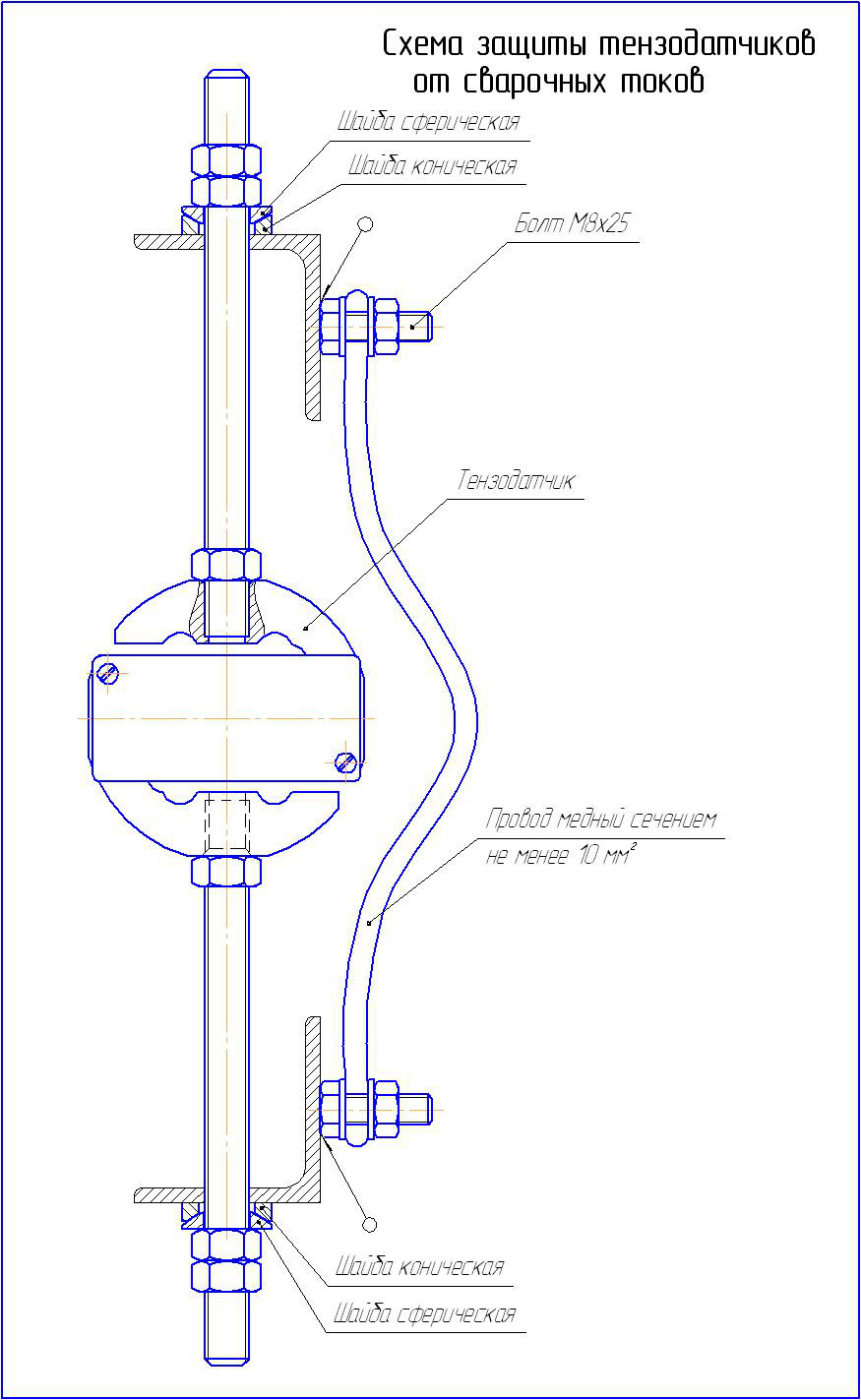

3. Подвеска шарнирная (шпилька с шайбами сфера/конус)
