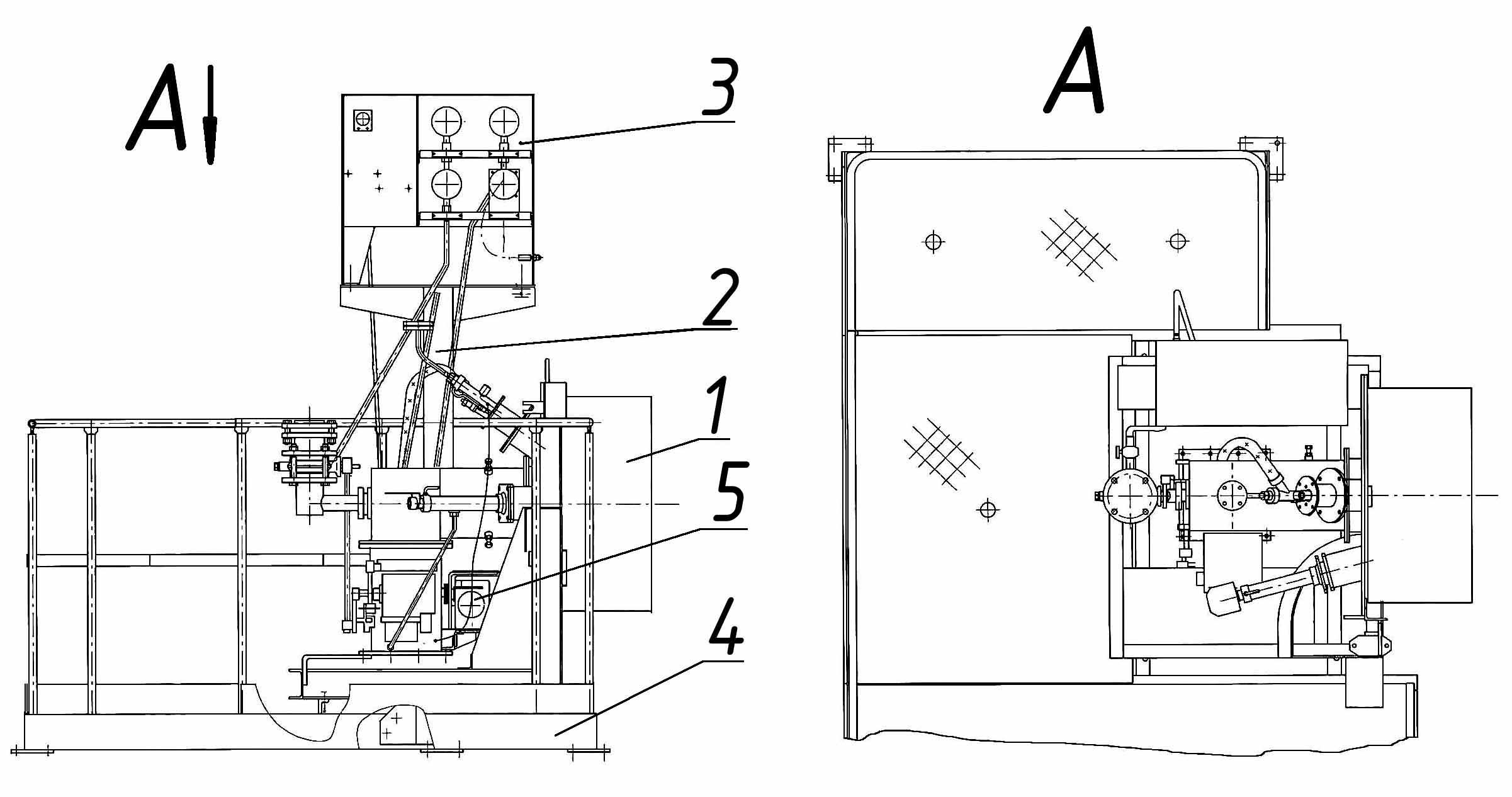

ДС-18561 25.01.010 Установка блока горелочного (по запчастям). |
|||||||
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
ДС-185 |
ДС-158 |
||||||
1. |
ДС-18561 20.07.020 |
Блок горелочный |
505 |
1222×1200×1300 |
1 |
- |
см. раскрытие |
2. |
ДС-18561 20.07.520 |
Опора |
25 |
1606×660×490 |
1 |
- |
|
3. |
ДС-18561 25.01.050 |
Щит с приборами |
34 |
650×650×300 |
1 |
- |
см. раскрытие |
4. |
ДС-18561 20.07.600 |
Рама |
265 |
2545×2045×1134 |
1 |
- |
|
5. |
ДС-18561 91.06.000 |
Электрооборудование |
30 |
|
1 |
- |
|
|
|
входит: |
|
|
|
|
|
|
ДС-185/421872119 |
Датчик-реле контроля пламени |
|
|
1 |
- |
на запальник |
|
ДС-185/421872122 |
Датчик-реле контроля основного пламени Парус |
|
|
1 |
- |
на основное пламя |
|
|
входит: |
|
|
|
|
|
|
|
(модуль дозоприемника МФ-R2868) |
|
|
|
|
|
