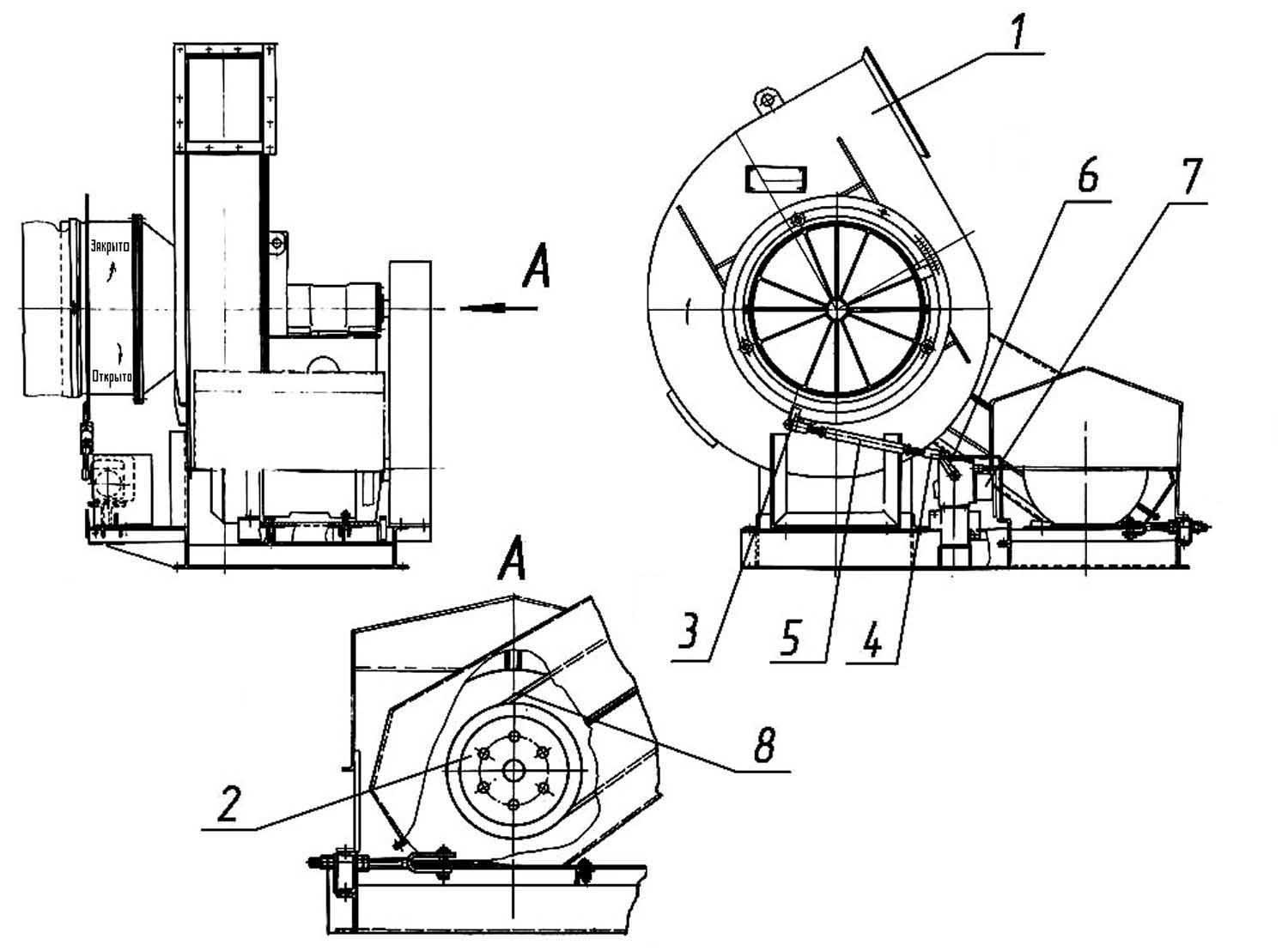

Установка дымососа ДС-185 20.05.000
|
Техническая характеристика Производительность при полном (max) КПД, тыс. м 3/ч 20 Полное давление при полном (max) КПД, кгс/м2 800 Мощность электродвигателя, кВт 55 Полный КПД, % 93 Диаметр рабочего колеса, мм 1000 Направление вращения рабочего колеса левое |
|
ДС-185 20.05.000 Установка дымососа |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185 20.05.010 |
Дымосос |
595 |
1340×1685 |
1 |
- |
см. раскрытие |
|
2. |
ДС-185 20.05.160 |
Привод |
400 |
L=887 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185 20.05.170 |
Двигатель |
355 |
L=840 |
1 |
- |
|
|
|
ДС-185 20.05.161 |
Шкив |
45 |
187×Ø351,4 |
1 |
- |
|
|
3. |
ДС-158 20.04.020 |
Тяга |
1,2 |
L=242 |
1 |
1 |
|
|
4. |
ДС-158 20.05.360 |
Тяга |
0,85 |
L=278 |
1 |
1 |
|
|
5. |
Д587 00.03.020 |
Тяга |
1,32 |
L=300 |
1 |
1 |
|
|
6. |
ДС-158 20.04.076 |
Рычаг |
0,64 |
L=185 |
1 |
1 |
|
|
7.
|
ДС-185/421851125
|
Механизм МЭО-40/63-0,25У-94 |
|
|
1
|
-
|
|
|
8. |
ДС-185/256311373 |
Ремень С (В)-3150Ш |
|
|
7 |
- |
|
