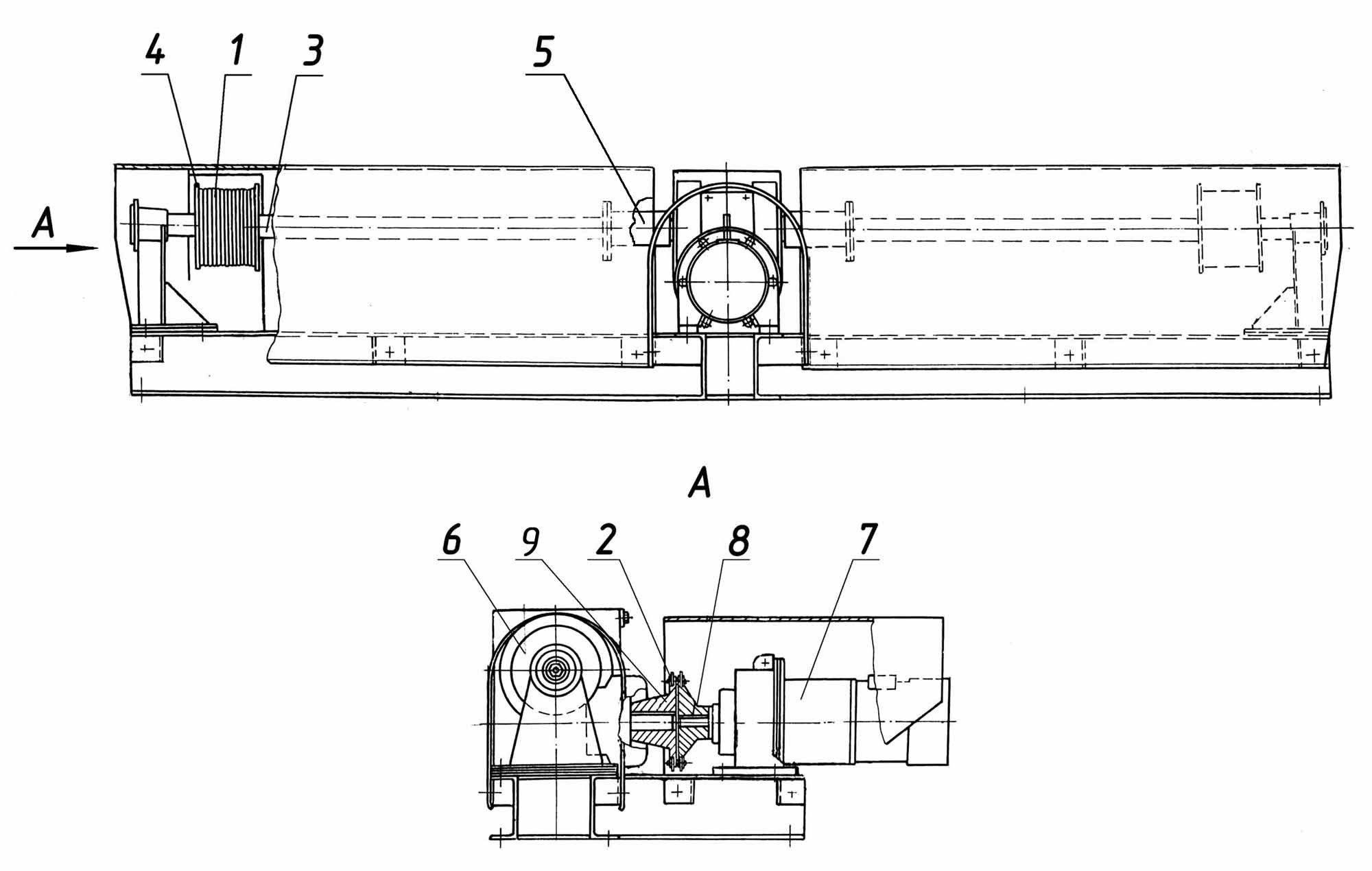

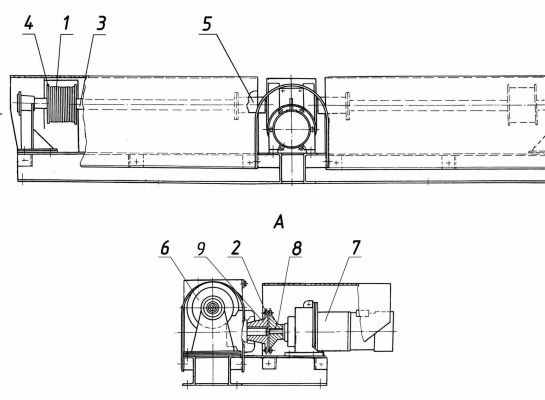

Установка привода подъема эстакады ДС-168 82.07.000-01
|
ДС-168 82.07.000-01 Установка привода подъема эстакады. |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса, 1шт., кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-168 82.07.010-01 |
Канат |
3,7 |
L=25 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185/135122065 |
Канат |
|
|
|
|
|
|
2. |
ДС-158 50.05.080 |
Цепь |
1,3 |
L=508 |
1 |
- |
|
|
3. |
ДС-185 51.08.040 |
Вал |
5 |
899×Æ120 |
2 |
- |
|
|
4. |
ДС-158 50.05.004 |
Барабан |
6,4 |
120×Æ166 |
2 |
2 |
|
|
5. |
ДС-185 51.08.050 |
Полумуфта |
2,4 |
120×Æ120 |
2 |
- |
|
|
6. |
ДС-185/417134005 |
Редуктор Ч |
|
|
1 |
- |
|
|
7. |
ДС-185/417462001 |
Мотор-редуктор
|
|
|
1 |
- |
до 01.02.2007г. |
|
8. |
Д506А 05.00.001 |
Полумуфта (на мотор-редукторе) |
2,5 |
50×Æ173,1 |
1 |
- |
|
|
9. |
Д506А 07.00.001 |
Полумуфта (на редукторе) |
3,2 |
80×Æ173,1 |
1 |
- |
|
|
7. |
ДС-168 82.07.020 |
Установка мотор-редуктора |
20 |
491×198 |
1 |
1 |
с 01.02.2007г. |
|
|
(ДС-185/417462202) |
(Мотор-редуктор МТС) |
|
|
1 |
1 |
|
|
8. |
ДС-168 82.07.021 |
Полумуфта (в ходит в поз. 7) |
2,6 |
50×Ø173,9 |
1 |
1 |
|
|
9. |
ДС-168 82.07.001 |
Полумуфта (на редукторе) |
3,2 |
80×Ø173,9 |
1 |
1 |
|
