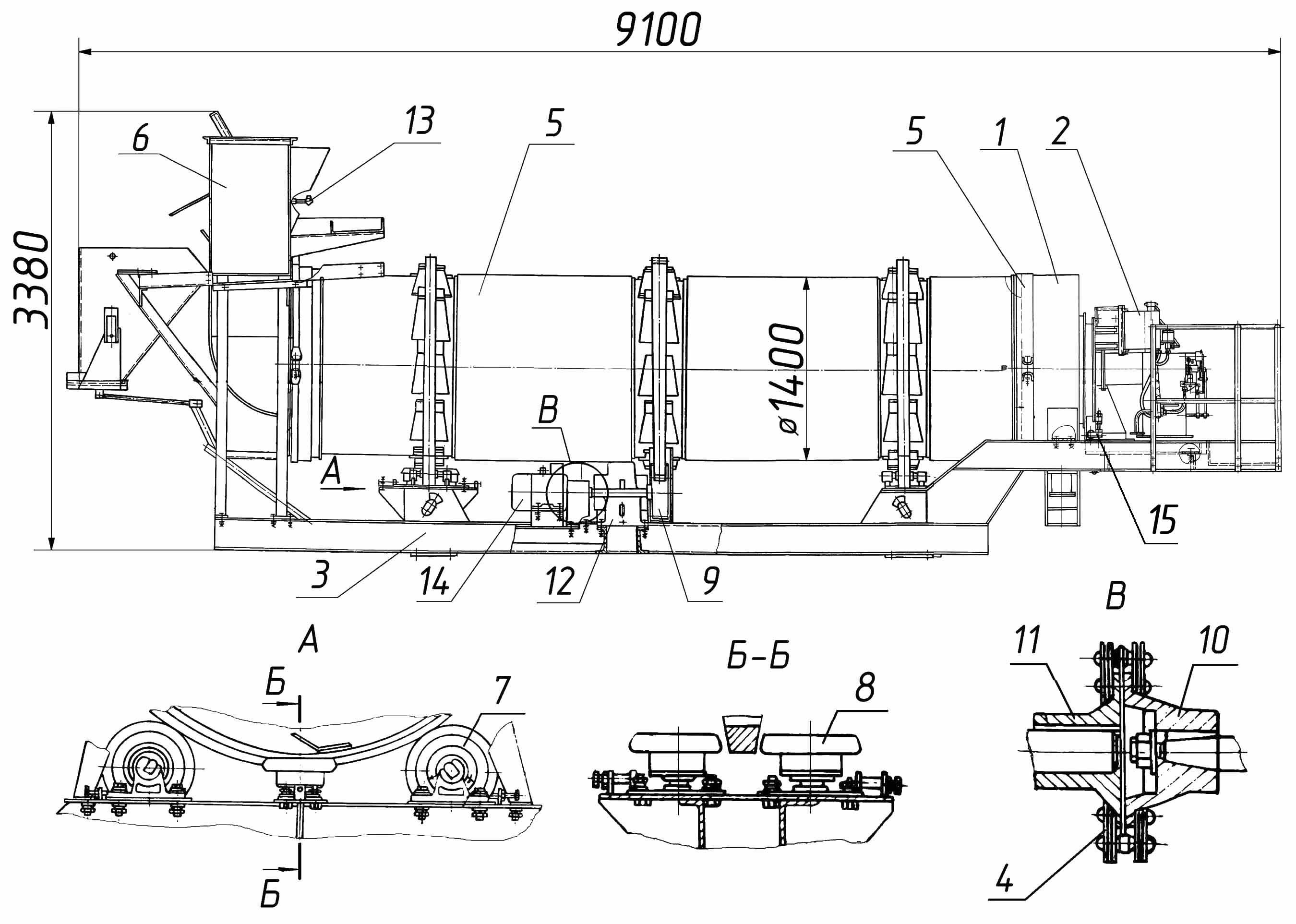

Установка сушильного барабана ДС-185 23.00.000
|
ДС-185 23.00.000 Установка сушильного барабана. |
||||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
||
|
ДС-185 |
ДС-158 |
|||||||
|
1. |
ДС-185 23.03.000 |
Коробка разгрузочная |
139 |
496×Ø1468×1945 |
1 |
- |
|
|
|
|
ДС-158 21.03.000 |
Коробка разгрузочная |
139 |
496×Ø1468×1945 |
- |
1 |
|
|
|
2. |
ДС-185 23.06.000ЭУТ* |
Агрегат топочный |
521 |
1222×1116×1110 |
1 |
- |
см. раскрытие |
|
|
|
ДС-158 21.06.000Ч |
Агрегат топочный |
640 |
1397×1278×1207 |
- |
1 |
|
|
|
3. |
ДС117-2К 21.07.000 |
Рама |
772 |
7988×1830×972 |
1 |
1 |
|
|
|
4. |
ДС-158 21.00.030 код 142008033 |
Цепь Цепь ПР-44,45-172400 (12зв.) |
4
|
L=533 |
1
|
1
|
|
|
|
5. |
ДС-158 21.01.000 |
Барабан сушильный |
3356 |
5600×Ø1708 |
1 |
1 |
см. раскрытие |
|
|
6. |
ДС-158 21.02.000 |
Установка приёмная |
739 |
2400×2125×2908 |
1 |
1 |
|
|
|
7. |
Д588 01.05.000 |
Ролик опорный |
56 |
330×Ø320 |
4 |
4 |
см. раскрытие |
|
|
8. |
Д588 01.06.000 |
Ролик упорный |
27 |
140×Ø320 |
2 |
2 |
см. раскрытие |
|
|
9. |
ДС-158 21.00.003 |
Шестерня (приводная) |
65 |
130×Ø420 |
1 |
1 |
с 01.07.92г. |
|
|
|
ДС24Б 01.00.003 |
Шестерня (приводная) |
71,2 |
130×Ø420 |
- |
1 |
до 01.07.92г. |
|
|
10. |
ДС-158 21.00.004 |
Полумуфта (на валу редуктора) |
4,4 |
118×Ø188 |
1 |
1 |
с 01.07.92г. |
|
|
|
ДС24Б 01.00.004 |
Полумуфта (на валу редуктора) |
4,4 |
90×Ø188 |
- |
1 |
до 01.07.92г. |
|
|
11. |
Д588Б 11.00.023 |
Полумуфта (на валу двигателя) |
3,8 |
80×Ø188 |
1 |
1 |
|
|
|
12. |
ДС-185/417113501 |
Редуктор |
|
|
1 |
1 |
с 01.07.92г. |
|
|
|
ДС-185/417113670 |
Редуктор |
|
|
- |
1 |
до 01.07.92г. |
|
|
13.
|
ДС-185/421141169
|
Термопреобразователь сопротивления ТСП-1287 У2,5Ц2,822,021-07 |
|
|
2
|
2
|
|
|
|
14. |
ДС-185/332730231 |
Двигатель |
|
|
1 |
1 |
|
|
|
15. |
ДС-185 91.08.000 |
Электрооборудование установки сушильного барабана |
|
|
1 |
- |
|
|
|
|
|
входит: |
|
|
|
|
|
|
|
|
ДС-168 20.08.600 |
Сигнализатор пламени универсальный |
|
|
1 |
1 |
на запальник |
|
|
|
ДС-168 20.08.500 |
Сигнализатор пламени универсальный |
|
|
1 |
1 |
на основное пламя |
|
|
16. |
ДС-158 21.00.010 |
Бандаж |
Уплотнение сушильного барабана |
8,4 |
R=792×80 |
2 |
2 |
Поз. на рисунке не показаны |
|
17. |
ДС-158 21.00.020 |
Бандаж |
13,4 |
R=737×140 |
2 |
2 |
||
|
18. |
ДС-158 21.00.001 |
Лента |
9,9 |
4900×150 |
1 |
1 |
||
