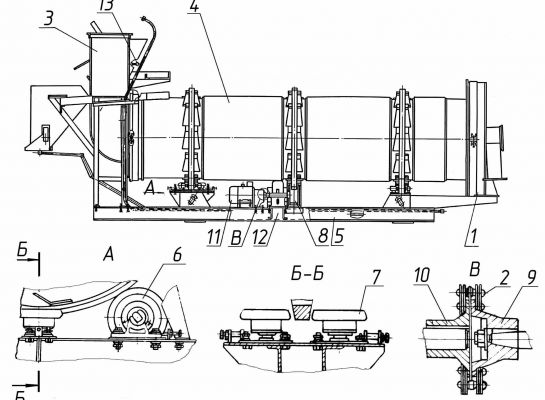

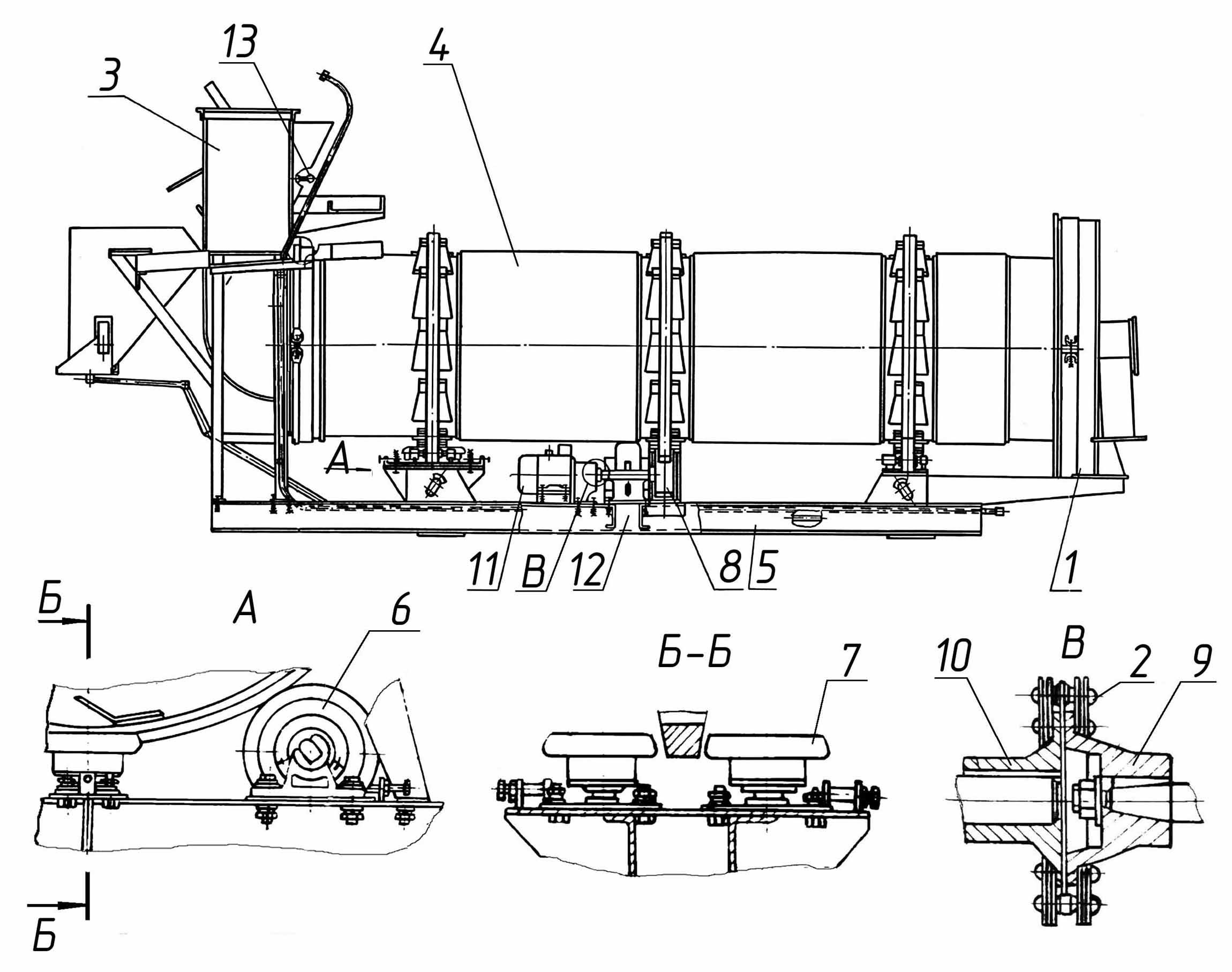

Установка сушильного барабана ДС-1856 21.00.000
|
ДС-1856 21.00.000 Установка сушильного барабана. |
||||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
||
|
ДС-185 |
ДС-158 |
|||||||
|
1. |
ДС-1856 21.03.000 |
Коробка разгрузочная |
315 |
Ø1892×1915 |
1 |
- |
|
|
|
2. |
ДС-158 21.00.030 |
Цепь (ПР-44,45-17240) |
4 |
L=533 |
1 |
- |
|
|
|
3. |
ДС-158 21.02.000 |
Установка приёмная |
739 |
2400×2125×3138 |
1 |
1 |
|
|
|
4. |
ДС-158-1 21.01.000 |
Барабан |
4140 |
5912×Ø1708 |
1 |
- |
см. раскрытие |
|
|
5. |
ДС-158-1 21.04.000 |
Рама |
801 |
6809×1960×539 |
1 |
- |
|
|
|
6. |
Д588 01.05.000 |
Ролик опорный |
56 |
330×Ø320 |
4 |
1 |
|
|
|
7. |
Д588 01.06.000 |
Ролик упорный |
27 |
140×Ø320 |
2 |
1 |
|
|
|
8. |
ДС-158 21.00.003 |
Шестерня (приводная) |
65 |
130×Ø420 |
1 |
1 |
|
|
|
9. |
ДС-158 21.00.004 |
Полумуфта (на валу редуктора) |
4,4 |
118×Ø188 |
1 |
1 |
|
|
|
10. |
Д588Б 11.00.023 |
Полумуфта (на валу двигателя) |
3,8 |
80×Ø188 |
1 |
1 |
|
|
|
11. |
ДС-185/332730231 |
Двигатель |
|
|
1 |
1 |
|
|
|
12. |
ДС-185/417113501 |
Редуктор |
|
|
1 |
- |
|
|
|
13. |
ДС-185/421141169 |
Термопреобразователь сопротивления |
|
|
2 |
2 |
|
|
|
14. |
ДС-158 21.00.010 |
Бандаж |
Уплотнение сушильного барабана |
8,4 |
R=792×80 |
2 |
2 |
Поз. на рисунке не показаны |
|
15. |
ДС-158-1 21.00.010 |
Бандаж |
10,4 |
R=953×140 |
2 |
2 |
||
|
16. |
ДС-158 21.00.001 |
Лента |
9,9 |
4900×150 |
1 |
1 |
||
