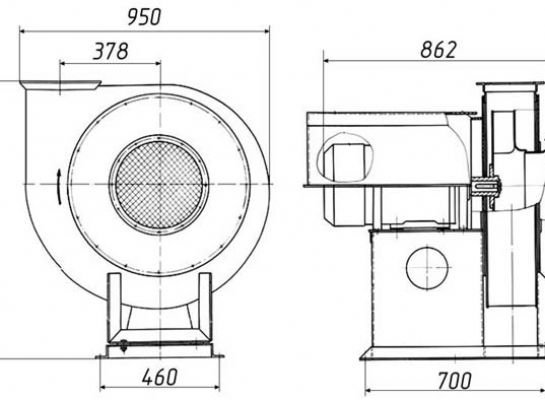

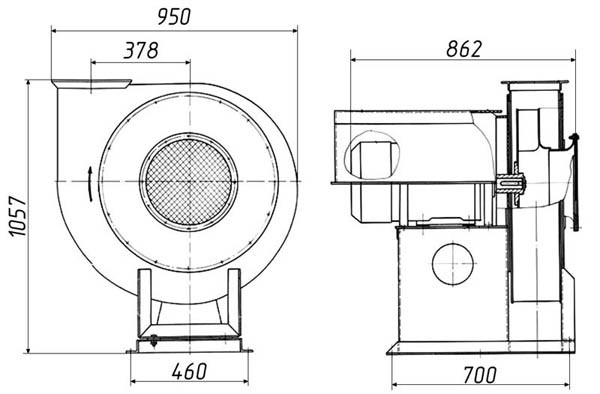

Установка вентилятора ДС-185 20.09.000
|
Техническая характеристика Производительность при полном (max) КПД, тыс. м 3/ч 5,5 Полное давление при полном (max) КПД, кгс/м2 590 Мощность электродвигателя, кВт 15 Полный КПД, % 76 Диаметр рабочего колеса, мм 556 Направление вращения рабочего колеса правое |
|
ДС-185 20.09.000 Установка вентилятора. |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
ДС-185 20.09.010 |
Корпус |
56,4 |
962×261×263 |
1 |
- |
|
|
2. |
ДС-185 20.09.050 |
Колесо рабочее |
21,5 |
209×Ø575 |
1 |
- |
|
|
3. |
ДС-185 20.09.090 |
Станина |
66 |
740×500×1009 |
1 |
- |
|
|
4. |
ДС-185 20.09.120 |
Коллектор |
6,35 |
100×Ø385 |
1 |
- |
|
|
5. |
ДС-185 20.09.130 |
Двигатель |
130 |
624×430 |
1 |
- |
|
|
|
|
входит: |
|
|
|
|
|
|
|
ДС-185/332531111 |
Двигатель |
|
|
1 |
- |
|
