Затвор в сборе Д620 03.03.000
|

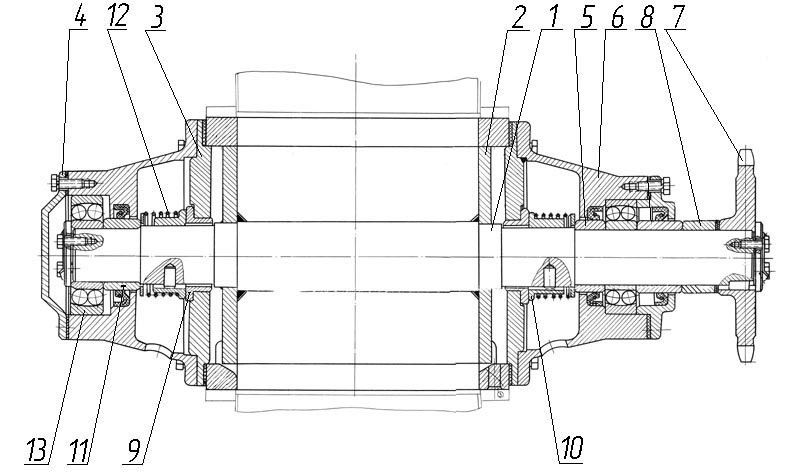

Д620 03.03.000 Затвор в сборе. |
|||||||
|
Поз. |
Обозначение |
Наименование |
Масса 1шт. кг |
Габариты, мм (длина, ширина, высота) |
Кол-во на изделие |
Примечание |
|
|
ДС-185 |
ДС-158 |
||||||
|
1. |
Д620 03.03.020 |
Ротор |
19,5 |
594×Ø180 |
1 |
1 |
|
|
2. |
Д620 03.03.001 |
Корпус |
22,4 |
280×280×225 |
1 |
1 |
|
|
3. |
Д620 03.03.002 |
Фланец |
2,9 |
16×Ø220 |
2 |
2 |
|
|
4. |
Д620 03.03.006 |
Крышка |
0,95 |
18×Ø145 |
1 |
1 |
|
|
5. |
Д620 03.03.007 |
Втулка |
0,29 |
30×Ø55 |
2 |
2 |
|
|
6. |
Д620 03.01.005 |
Корпус подшипника |
6,32 |
101×Ø220 |
2 |
2 |
|
|
7. |
Д620 03.01.006 |
Звёздочка |
2,45 |
30×Ø173,1 |
1 |
1 |
|
|
8. |
Д620 03.03.016 |
Втулка |
0,6 |
52×Ø60 |
1 |
1 |
|
|
9. |
Д620 03.01.008 |
Втулка |
0,35 |
20×Ø80 |
2 |
2 |
|
|
10. |
Д620 03.01.009 |
Втулка |
0,3 |
28×Ø80 |
2 |
2 |
|
|
11. |
Д620 03.01.012 |
Втулка |
0,3 |
25×Ø55 |
1 |
1 |
|
|
12. |
Д620 03.01.017 |
Пружина |
0,1 |
40×Ø75 |
2 |
2 |
|
|
13. |
ДС-185/461130153 |
Подшипник |
|
|
2 |
2 |
|
