Тензодатчики силы балочного (консольного) типа БП-04 — РОСТЕСТ

Добавить в заявку

Предназначены для измерения сил (веса) в составе весов, весовых дозаторов и других силоизмерительных устройств.

Датчик сертифицирован.

Читать далее

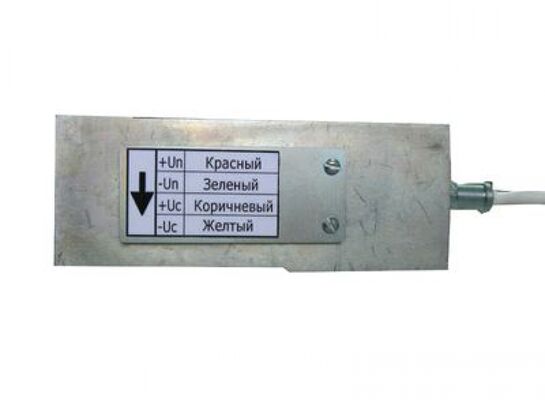

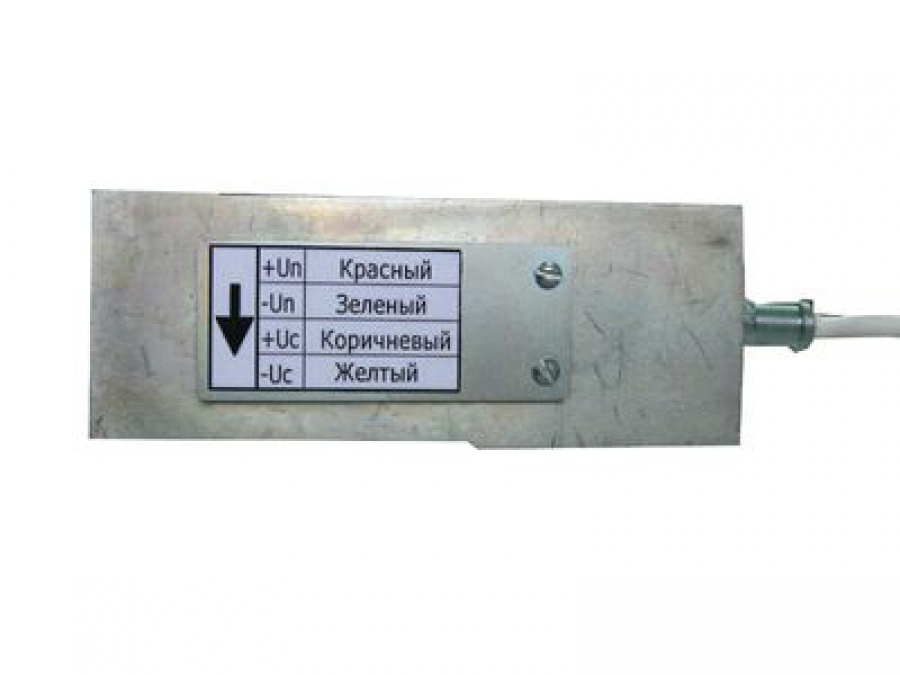

Тензорезисторный датчик БП-04 построен на основе параллелограммной консоли со встроенным чувствительным элементом изгиба (патент №2437070) и отличается высокой чувствительностью и линейностью измерений.

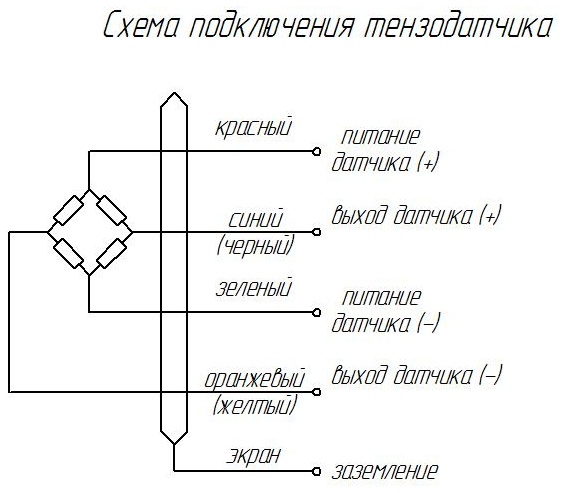

Принцип действия датчиков основан на измерении электрического сопротивления тензорезисторов, закрепленных на чувствительных участках упругого элемента датчика и соединенных по схеме полного моста, при их деформации в результате воздействия на датчик измеряемой силы.
Высокая точность и стабильность номинальной чувствительности (РКП) датчика (2500±0,01 мВ/В) позволяют в многодатчиковых измерительных системах (например, в платформенных и бункерных весах) выполнять их электрические соединения без дополнительных, выравнивающих РКП устройств.

Применяются в качестве измерительных опор в платформенных весах, а также в качестве измерительных подвесок в бункерных весах и весовых дозаторах. Для крепления датчиков применяются различные узлы встройки.
Тензодатчики типа БП-04 могут применяться в различных областях промышленности и сельского хозяйства в составе весов, весовых дозаторов, весовых фасовщиков сыпучих и жидких материалов, измерителей натяжения тросов, а также других измерителей силовых нагрузок.

см. также раздел аксессуары.

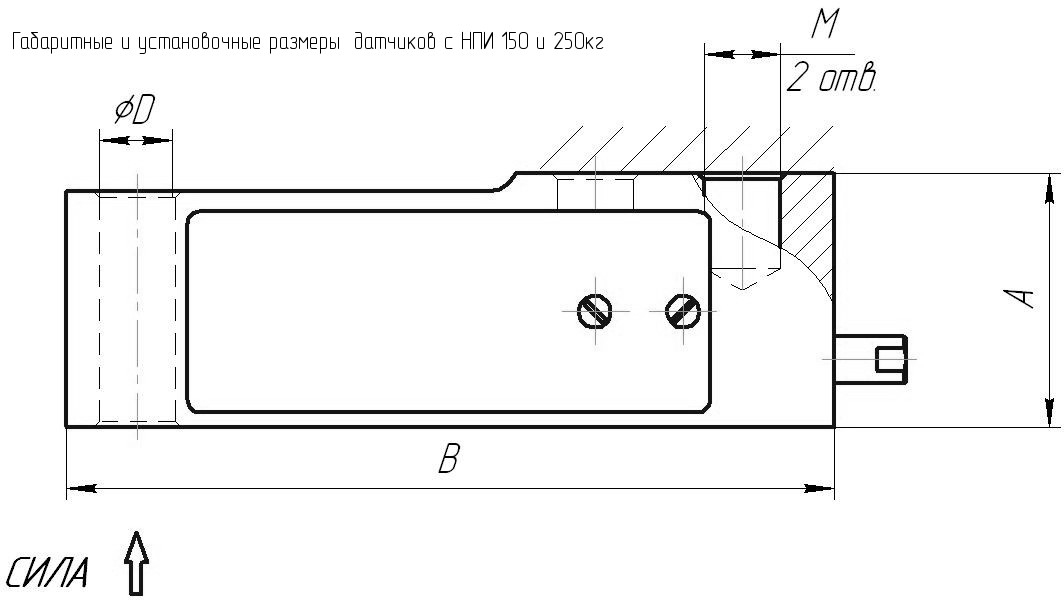

Предприятием изготавливаются тензодатчики силы типа БП-04 со следующими пределами измерений и размерами:

Обозначение НПИ
(кг)
Масса
(кг)
Габариты (мм)
(B x A x H)
М
(мм)
ØD
(мм)
N
(мм)
K
(мм)
БП-04-250 250 0.40 116×37.5×20 M8 9 25.4 76.2
БП-04-500 500 0.74 126 х 36,5 х 32   13 25.4 76.2
БП-04-1000 1000 0.88 126 х 41,5 х 32   13 25.4 76.2
БП-04-2000 2000 1.20 126 х 50,5 х 32   13 25.4 76.2
БП-04-5000 5000 2.80 168 х 64,0 х 45   21 38.1 95.3
БП-04-7000 7000 6.10 243 х 84,0 х 50   25 72.0 123.0

Тензодатчики БП-04 входят в Государственный реестр средств измерений под № 45161-10.
Свидетельство об утверждении типа средств измерений RU.C.28.004.A № 40795.

Более подробную информацию Вы можете получить, позвонив нам по телефону: 8(846) 205-00-32, 205-00-31 или написав, нам письмо на почту: info@tenzo-smr.ru.

Наименование Ед. изм. Значение
Категория точности по ГОСТ 28836   0,03
Рабочий коэффициент передачи (РКП) (mВ/В) 2,500±0,01
Начальный коэффициент передачи (НКП) (mВ/В) ±0,004РКП
Допустимая нагрузка (от НПИ, %) 125
Разрушающая нагрузка (от НПИ, %) 300
Входное сопротивление (Ом) 440±50
Выходное сопротивление (Ом) 350±1
Сопротивление изоляции (Мом) >1000
Компенсированный диапазон температур (С) -20…+40
Рабочий диапазон температур (С) -30…+60
Напряжение питания (рекомендуемоемаксимальное) (В) 510
Потребляемая мощность (ВА) <0,3
Степень защиты оболочки по ГОСТ 14254 (МЭК529-89)   IP65
Длина кабеля (м) 2,3

Для крепления тензодатчиков балочного типа бп-04 используются узлы встройки:

  — опора типа (Пятапалец)


  Заказываются отдельно.
