Прибор сертифицирован.

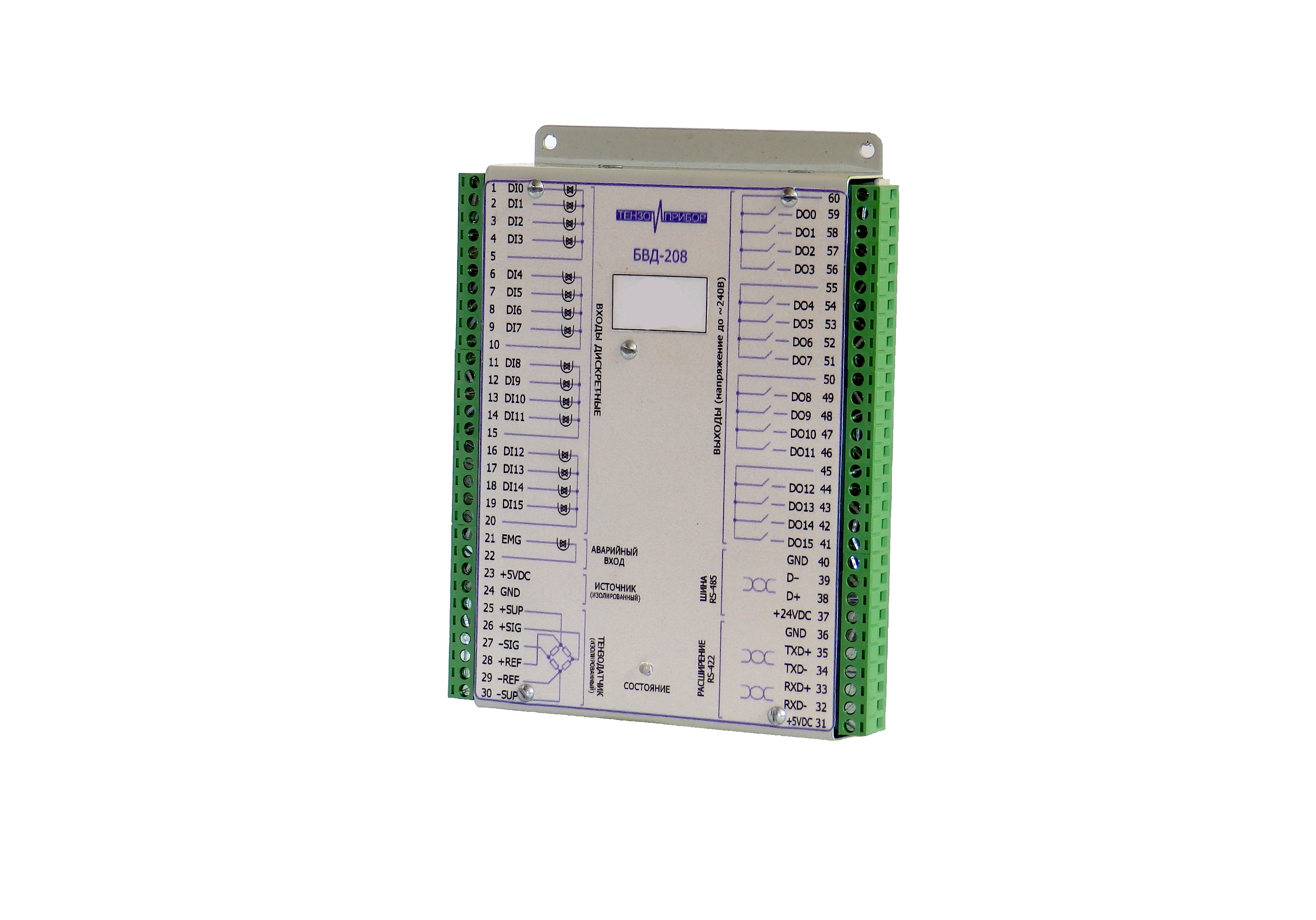

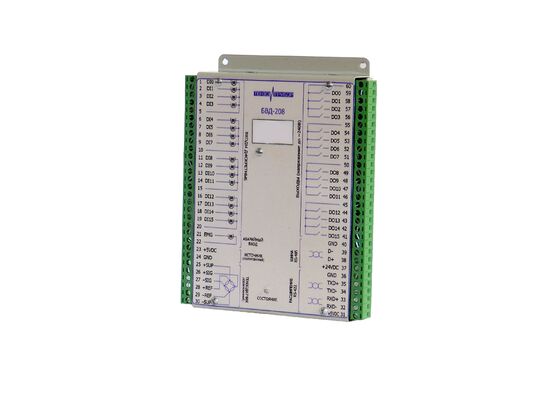

Приборы весодозирующие БВД-208 являются платформой полевого уровня для автоматизированных систем управления производимых НПП «Тензоприбор».
Предназначены для высокоточного весового дозирования до шестнадцати различных компонентов в один дозатор, работают только под управлением компьютера и применяются для решения задач АСУТП в составе бетоносмесительных установок, асфальтобетонных заводов, в перерабатывающей и пищевой промышленности, в любой области, связанной с фасовкой или дозированием.
Приборы конструктивно выполнены без клавиатуры и дисплея и в металлическом корпусе для размещения внутри шкафа управления. Отличаются качественной гальванической развязкой аналоговых, цифровых и интерфейсных цепей.
| Параметр | Единица | Минимум | Номинально | Максимум |
| Температура воздуха | °C | -25 | 45 | |
| Относительная влажность воздуха, при 25°C | % | 95 | ||
| Атмосферное давление | кПа | 80 | 110 | |
| Габаритные размеры модуля | мм | 180x120x30 | ||
| Масса модуля | г | 500 | ||
| Исполнение | IP64, стальной корпус с фланцами | |||
| Напряжение питания | В | 10 | 30 | |
| Потребляемая мощность | Вт | 7.5 | ||
| Число релейных входов | 4 группы по 4 реле | |||
| Коммутируемое напряжение | В | 250 | ||
| Коммутируемый ток | А | 5 | ||
| Защита цепей коммутации | предохранители (встроенные) | |||
| Подавление помех коммутации | варисторы (встроенные) | |||
| Число дискретных входов | 4 группы по 4 входа | |||
| Тип дискретных входов | симметричный оптрон | |||
| Источник питания для входов | встроенный, изолированный, +5В | |||
| Источник питания для тензодатчика | встроенный, изолированный, +5В | |||
| Минимальное сопротивление датчика | Ом | 50 | ||
| Диапазон номинальных РКП тензодатчиков | мОм | 4,25 | ||
| Разрешение для каналов измерения мощности | мВ/В | 1 | 25 | |
| Разрядность преобразования | бит | 24 | ||
| Максимальная приведённая погрешность измерения | % от НПИ | 0,02 | ||
| Поддерживаемые схемы подключения тензодатчика | четырех и шестипроводная | |||
| Диагностика тензодатчика и линии подключения | предусмотрен | |||
| Системная магистраль | TIA/EIA-485 | |||
| Подчиненная магистраль (устройств расширения) | TIA/EIA-422 | |||
| Источник питание для устройств расширения | встроенный, +5В | |||
| Контроль параметров питания, температуры |
