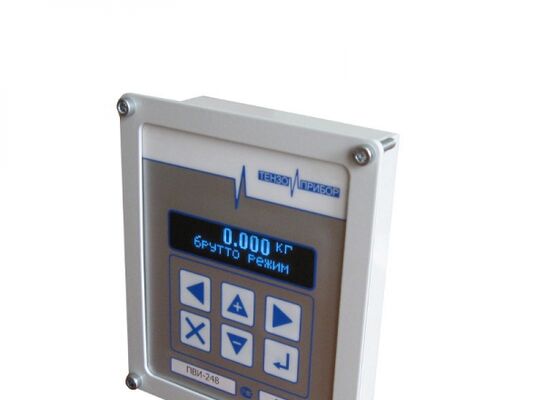

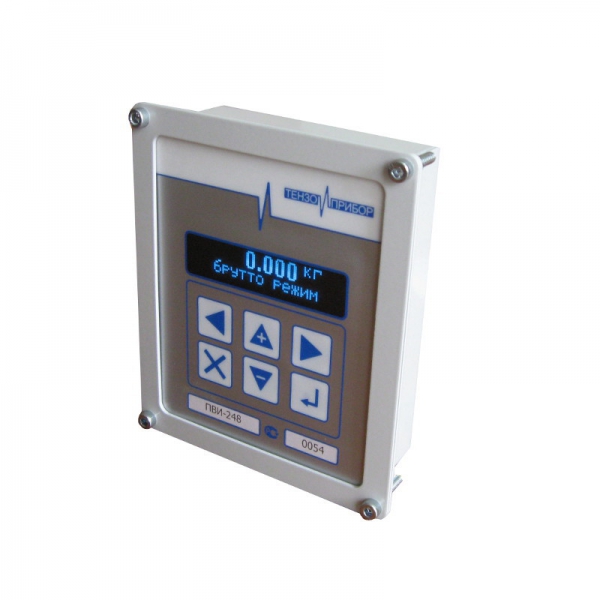

Прибор весоизмерительный ПВИ-248
Добавить в заявку
Описание
Технические характеристики
Прибор ПВИ-248 предназначен для:
— измерения и преобразования аналоговых выходных сигналов весо или силоизмерительных тензорезисторных датчиков,
— отображения данных на LED-индикаторе
— передачи информации через интерфейсы внешнему электронному оборудованию.
| Параметр | Единица | Минимум | Номинально | Максимум |
| Температура воздуха | °C | -25 | 45 | |
| Относительная влажность воздуха, при 25°C | % | 95 | ||
| Атмосферное давление | кПа | 80 | 110 | |
| Габаритные размеры модуля | мм | 110x130x40 | ||
| Масса модуля | г | 500 | ||
| Исполнение | IP54 стальной корпус с фланцами | |||
| Напряжение питания | В | -30 | 30 | |
| Потребляемая мощность | Вт | 10 | ||
| Число дискретных входов | 4 | |||
| Допустимое напряжение на дискретном входе | В | -30 | 30 | |
| Сопротивление дискретного входа | Ом | 3900 | ||
| Напряжение источника питания входов | мВ | 4750 | 5250 | |
| Мощность источника питания входов | Вт | 1 | ||
| Напряжение питания тензодатчика | мВ | 4750 | 5250 | |
| Мощность источника питания тензодатчика | Вт | 1 | ||
| Сопротивление тензодатчика | Ом | 50 | 400 | 10000 |
| Диапазон РКП тензодатчиков | мВ/В | 1 | 2.5 | 25 |
| Поддерживаемые схемы подключения тензодатчика | четырех и шестипроводная | |||
| Разрядность преобразования | бит | 24 | ||
| Приведённая погрешность измерения | % от НПИ | 0.02 | ||
| Диагностика тензодатчика линии подключения | предусмотрена | |||
| Подключение к АСУТП | TIA/EIA-485 | |||
| Подключение модулей расширения | TIA/EIA-422 | |||
| Прямое подключение к компьютеру | USB 2.0, разъем mini USB B | |||
| Поддерживаемые карты памяти | micro SD, micro SDHC |
