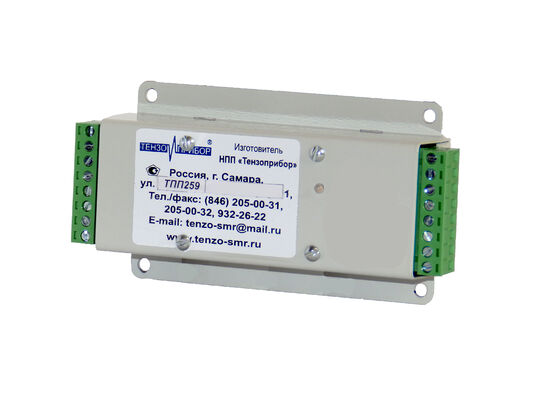

Устройство контроля пластичности ТПП259
Устройство контроля пластичности ТПП259 производства НПП «Тензоприбор» предназначенодля косвенного измерения пластичности бетонной смеси в составе АСУТП или отдельно (совместно с выносным индикатором).
Применение изделия позволяет уверенно контролировать и доводить пластичность смеси в бетоносмесителе с рабочего места оператора (в том числе и автоматически, при наличии соответствующей функции в АСУТП), контролировать процесс перемешивания и выгрузки смеси.
Основные возможности устройства:
— два канала высокоточного измерения активной мощности двигателя бетоносмесителя;
— гальваническая развязка каналов измерения мощности;
— два канала приема унифицированных токовых сигналов 4 — 20 мА;
-стандартный интерфейс RS-485 с реализацией протокола STP НПП «Тензоприбор» или распро- страненного протокола MODBUS RTU позволяет легко интегрировать приборы в АСУТП;
— жесткий металлический корпус со степенью защиты IP54;
— разрешающая способность позволяет определить наличие 10 — 15 кг смеси в смесителе емко- стью 1 м3.
| Параметр | Единица | Минимум | Номинально | Максимум |
| Температура воздуха | °C | -25 | 45 | |
| Относительная влажность воздуха, при 25°C | % | 95 | ||
| Атмосферное давление | кПа | 80 | 110 | |

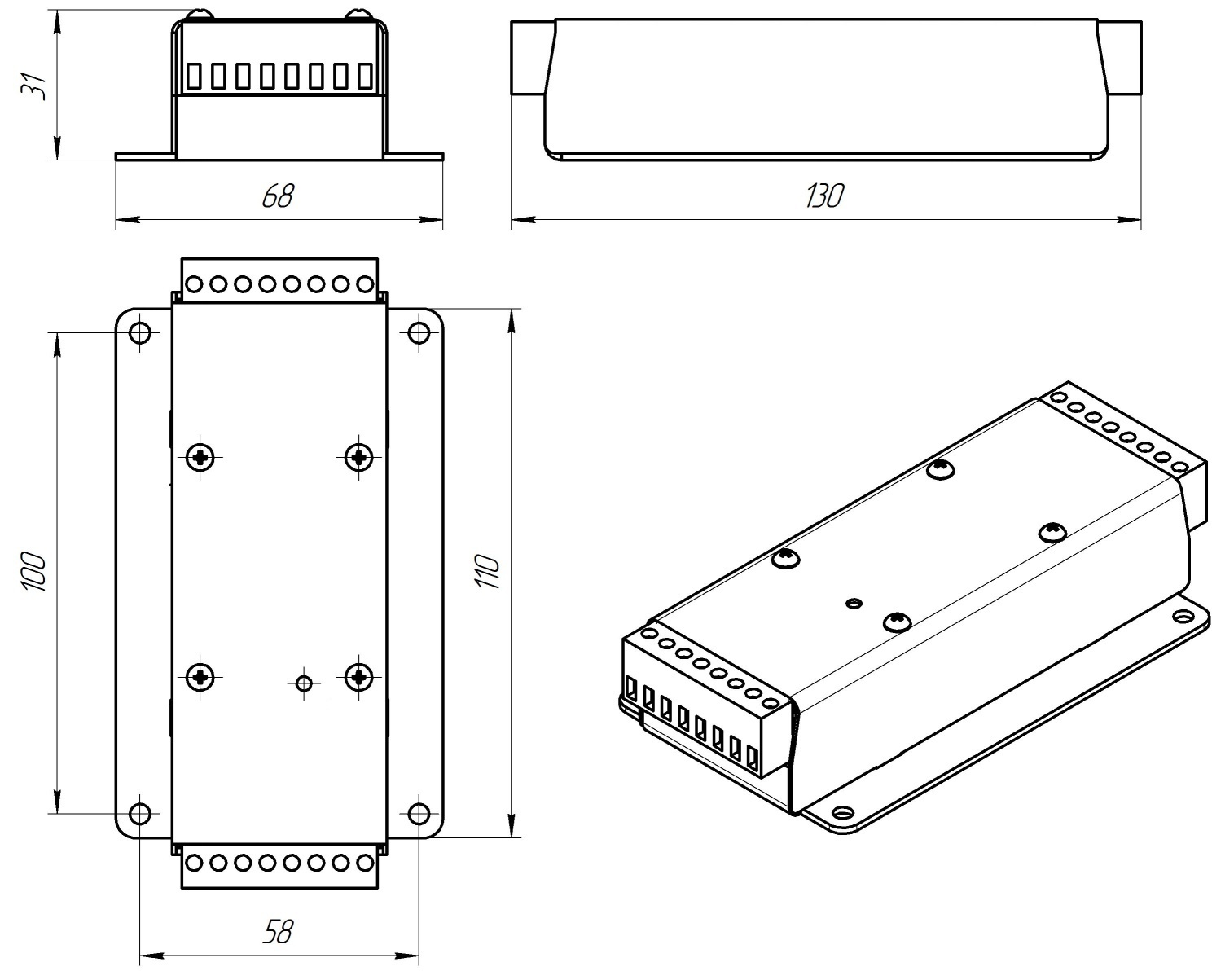

| Габаритные размеры модуля | мм | 70x120x30 | ||
| Масса модуля | г | 250 | ||
| Исполнение | IP54 стальной корпус с фланцами | |||
| Напряжение питания | В | -30 | 30 | |
| Потребляемая мощность | Вт | 1.5 | ||
| Подключение к АСУТП или выносному индикатору | TIA/EIA-485 | |||
| Число каналов унифицированных токовых сигналов | шт. | 2 | ||
| Диапазон измерения токовых сигналов INA(B) | мА | 0 | 4 — 20 | 30 |
| Сопротивление входов для токовых сигналов INA(B) | Ом | 100 | ||
| Разрешение для токовых каналов | ед. | 0,00 [мА] | 4,00 — 20,00 [мА] | 30,00 [мА] |
| Калибровка токовых каналов | заводская | |||
| Число каналов измерения мощности | шт. | 2 | ||
| Диапазон входного напряжения LA(B) | В дейст. | 0 | 220 | 350 |
| Входное сопротивление для вывода LA(B) | кОм | 600 | ||
| Диапазон входного тока CA(B) | А дейст. | 0 | 5 | |
| Сопротивление шунта CA(B) | мОм | 4,25 | ||
| Разрешение для каналов измерения мощности | ед. | 0,0 [%] | 100,0 [%] | |
| Калибровка каналов измерения мощности | пользователем |
